물탱크실 동력 분전반 제작 — 마그네트·타이머 구성과 보호협조 (광주 운암 사례)

(주)한국산업이 실제로 제작·출고한 광주 운암동 물탱크실 동력 분전반 사례를 기술 관점에서 정리합니다. 동력 분전반이 전등 분전반과 구조적으로 어떻게 다른지, 외함·차단기·부스바를 어떤 기준으로 결정했는지 실측값과 규정 근거로 설명합니다.

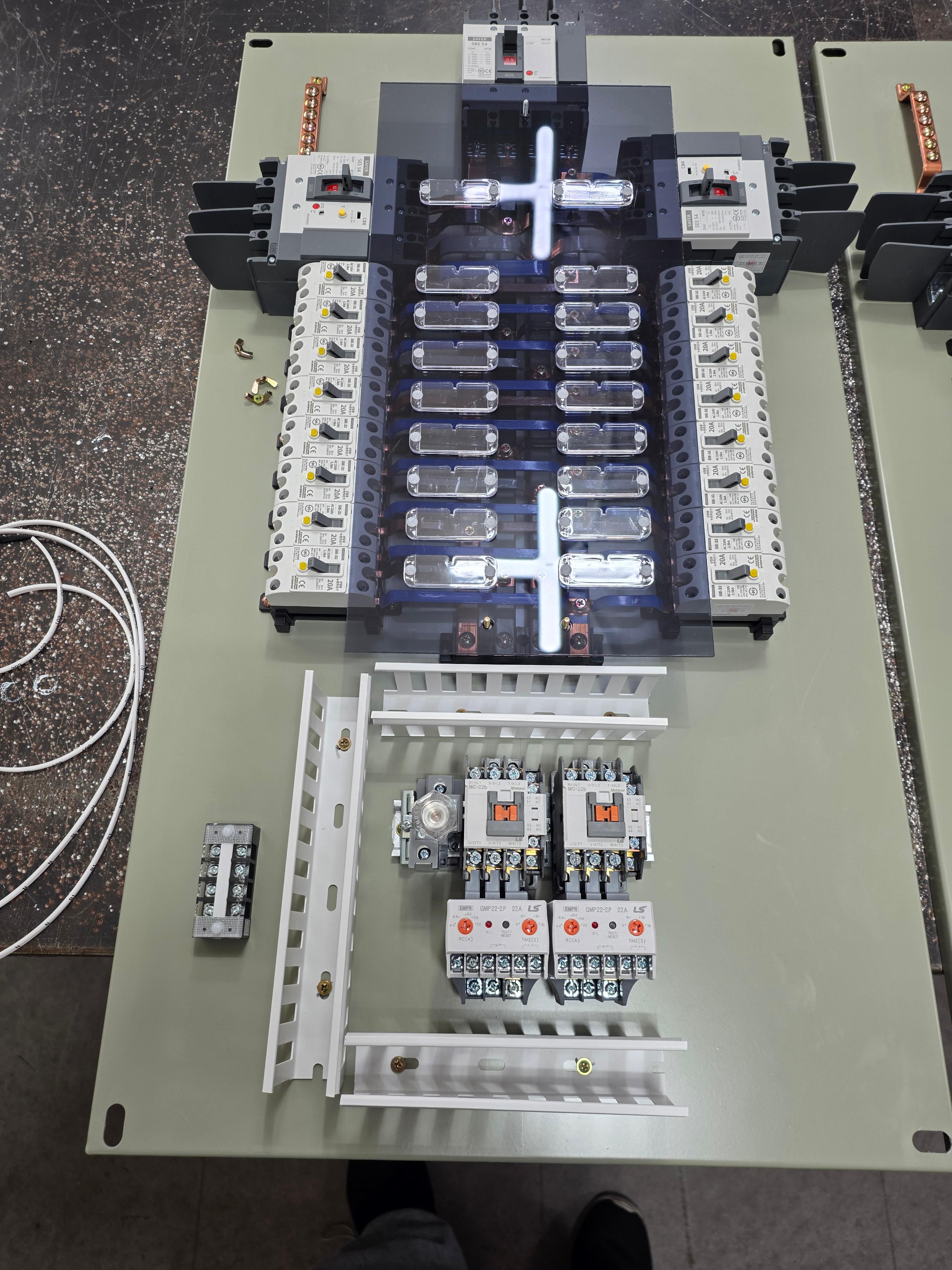

▲ 조립 전 판넬 — 펌프 제어용 마그네트·타이머·릴레이

1. 물탱크실 동력반이 전등 분전반과 다른 점

물탱크실 판넬은 조명·콘센트가 아니라 급수·배수 펌프 모터를 제어합니다. 그래서 단순 배선용 차단기만이 아니라 전자접촉기(마그네트)와 타이머가 들어갑니다. 마그네트가 모터를 여닫고, 타이머가 운전 주기·교번을 잡습니다. 이번 판넬은 펌프 2계통 구성으로, 마그네트 2개·타이머 2개, 그리고 도어에 계통별 ON(적)·OFF(녹) 표시등을 배치했습니다. 관리자가 문을 열지 않고 운전 상태를 확인할 수 있게 한 실무적 구성입니다.

2. 외함 선정 — 옥내노출 STEEL 1.6T

외함은 옥내노출형 STEEL 1.6T(HDS 기성함, 600×1000×200)로 제작했습니다. 여기서 놓치기 쉬운 규정이 있습니다. 옥내함(KEC 232.84)은 불연·난연 요건만 있고 방수·방청 요건이 없습니다. 반면 옥외·옥측 배·분전반(KEC 235.1)은 KS C 8324 기준의 방진·방수·방청 처리를 추가로 만족해야 합니다.

즉 옥외함은 옥내함의 상위 요건입니다. 옥내함을 옥외에 설치하면 빗물·결로가 침투해 부스바·단자가 부식되고, 방청 미처리 철판은 1~2년 내 녹·구멍으로 방수가 붕괴됩니다. 그래서 견적 인테이크에서 설치 환경(옥내/옥측/옥외)을 가장 먼저 확정합니다. [E2]

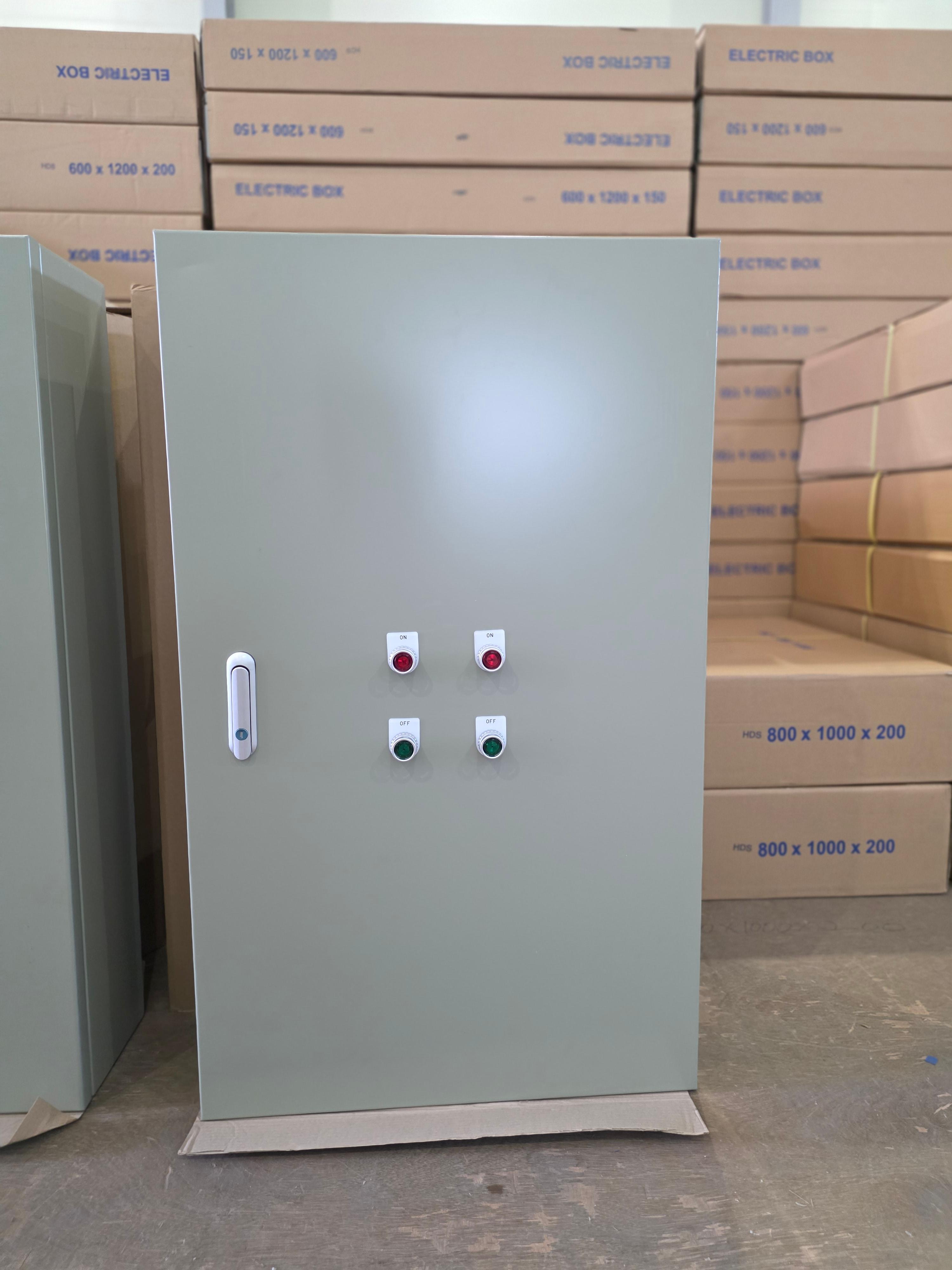

▲ 도어 운전표시등 — 계통별 ON·OFF

3. 차단기 보호협조 — 메인 40AT · 분기 20A

메인은 4P 40AT MCCB, 분기는 20A 누전차단기로 구성했습니다. 차단기 선정은 용량만 크게 잡는 게 아니라 부하 ≤ 차단기 정격(AT) ≤ 전선 허용전류 순서를 지켜야 합니다(KEC 212.4, IB ≤ In ≤ Iz / I2 ≤ 1.45×Iz).

분기 차단기가 전선보다 크면, 과부하 시 전선이 먼저 발열·발화하는데 차단기는 동작하지 않는 위험한 상태가 됩니다. 또한 메인–분기 간 보호협조(캐스케이드 백업 vs 선택차단)는 목적이 상충하므로 도면 단계에서 설계 방향을 정한 뒤 제작에 들어갑니다. [E4]

▲ 상별 색 구분 부스바 결선

4. 부스바 가공과 출고 전 검사

부스바는 메인 3T×15, 분기 3T×15·2T×8 규격으로 가공했고, 상(R·S·T·N)을 색으로 구분(갈·흑·회·청)해 결선했습니다. 부스바 절곡이 정밀해야 접촉면이 안정되고 발열이 줄며, 이후 점검도 쉽습니다.

저압반 화재 원인에서 단락보다 비중이 큰 것이 접속부 발열입니다. 단자 체결이 느슨하면 그 지점 저항이 올라가 국부 과열로 이어집니다(KS C 8321 체결토크 규정). 그래서 출고 전 단자 체결과 결선을 다시 한 번 검사하고 내보냅니다.

▲ 검사 완료 후 출고 준비

5. 제작 흐름 — 실측 → 가공 → 검사 → 2일 출고

도면(또는 손글씨·사진) 수령 → 사양 확정 → 부스바 가공 → 조립·결선 → 체결·결선 검사 → 출고. 이번 광주 운암 물탱크실 동력반은 이 과정을 표준 2일에 완료했습니다. 도면이 확정되면 견적은 당일 회신을 원칙으로 합니다. 빠른견적·빠른출고와 출고 전 검사가 저희가 가장 신경 쓰는 두 가지입니다.



■ 모터 기동전류 — 동력반 설계의 출발점

펌프 같은 유도전동기는 기동 순간 정격전류의 여러 배에 달하는 기동전류가 흐릅니다. 이 전류는 짧은 시간만 흐르지만, 차단기 입장에서는 순간 과전류로 보입니다. 그래서 동력 회로 차단기는 이 기동 구간에서 불필요하게 트립되지 않으면서도 실제 과부하와 단락은 확실히 잡아내는 특성으로 선정해야 합니다. 기동 방식(직입기동, Y-Δ, 소프트스타터, 인버터)에 따라 기동전류의 크기와 지속 시간이 달라지므로, 견적 단계에서 기동 방식을 확인하는 것이 중요합니다.

■ 마그네트가 차단기를 대신하는 이유

펌프는 하루에도 수십 번 켜지고 꺼집니다. 이 반복 개폐를 차단기로 직접 하면 차단기 접점이 빠르게 마모됩니다. 차단기는 원래 사고 시 끊는 부품이지 일상적으로 여닫는 스위치가 아니기 때문입니다. 그래서 반복 개폐는 전자접촉기(마그네트)가 담당하고 차단기는 보호만 맡도록 역할을 나눕니다. 마그네트 용량은 부하 전류와 사용 빈도(개폐 횟수)를 함께 보고 선정하며, 모터 보호용 열동계전기(THR)나 전자식 과부하 계전기를 조합해 모터 소손을 막습니다.

■ 펌프 2계통, 교번 운전이 필요한 이유

펌프를 두 대 두는 목적은 예비 확보만이 아닙니다. 한 대만 계속 돌리면 그 펌프의 베어링과 임펠러가 먼저 마모되고, 놀고 있던 예비 펌프는 오래 정지해 있다가 정작 필요할 때 고착으로 기동하지 않는 일이 생깁니다. 그래서 타이머로 교번 운전을 구성해 두 대의 가동 시간을 비슷하게 맞춥니다. 여기에 수위 신호와 연동해 자동/수동 전환을 두면 관리가 훨씬 수월해집니다. 견적 시 펌프 대수와 함께 운전 방식(교번/동시/예비)을 알려주시면 제어 구성까지 포함해 산정해 드립니다.

■ 도어 표시등 — 열지 않고 상태를 읽는 창

ON(적)·OFF(녹) 운전표시등은 단순해 보이지만 현장에서 점검 시간을 크게 줄여줍니다. 관리자가 지나가면서 어느 계통이 도는지 즉시 확인할 수 있고, 이상 정지도 빨리 발견됩니다. 판넬 도어를 여는 행위 자체가 감전 위험과 이물질 유입 가능성을 동반하기 때문에, 열지 않고 알 수 있는 정보를 늘리는 것이 안전 설계이기도 합니다.
