분전반 출고 전 작동시험·검수 + STS 스테인리스 외함 재질선택 — 한국산업이 "받기 전에 보여드리는" 이유

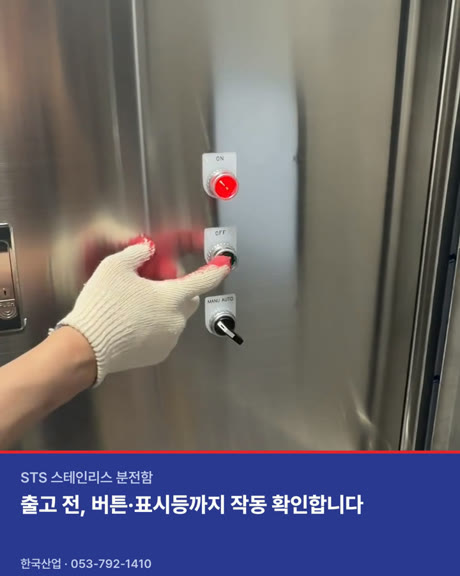

위 영상은 (주)한국산업이 STS(스테인리스) 옥외 분전반을 출고하기 직전, 도어의 표시등과 셀렉터·릴레이 회로를 직접 통전시켜 작동시험하는 장면입니다. '재질만 좋은 빈 함'이 아니라, 사람이 버튼을 하나씩 눌러 동작을 확인하고 그 과정을 영상으로 남겨 보내드립니다. 한 가닥의 결선 오류라도 출고 전 시험대에서 잡으면 5분이면 끝나지만, 통전 후 현장에서 드러나면 재방문·공기지연·분쟁이 됩니다. 이 비대칭이 '왜 이렇게까지 하는가'에 대한 답입니다. 이 글에서는 ①출고 전 작동시험·검수가 무엇이고 왜 필수인지, ②STS와 STEEL(철제) 외함을 어떻게 골라야 하는지를 분전반 제작자의 관점에서 정리해 드립니다.

1. 출고 전 시험은 '설계 검증'이 아니라 '한 대 한 대' 검수입니다

분전반·제어반의 시험은 크게 두 종류로 나뉩니다. '타입 시험(형식 시험)'은 그 설계가 단락·온도상승·내전압을 견디는지 한 번 검증하는 것이고, '루틴 시험(출하 전 시험·FAT)'은 그 검증된 설계대로 한 대 한 대 제대로 만들어졌는지 출고되는 모든 함마다 확인하는 것입니다. 다시 말해 루틴 시험은 설계를 다시 따지는 게 아니라 '작업 품질'을 보는 절차입니다(IEC 61439-1 routine verification). 고객이 받는 분전반은 바로 이 개별 검수를 통과한 물건이어야 합니다. 한국산업이 출고 직전에 매 함마다 작동시험을 거치는 이유가 여기에 있습니다.

국제표준 IEC 61439-1이 정리한 출하 전 점검 항목을 쉬운 말로 풀면 이렇습니다. ①육안·배선 점검(엉뚱한 단자에 물리지 않았는지, 도체 굵기가 맞는지, 단자 조임 토크) ②기계적 동작 점검(차단기·셀렉터가 부드럽게 동작하는지) ③절연저항 측정(충전부와 외함 사이가 제대로 절연돼 있는지) ④내전압 시험(높은 전압을 짧게 걸어 절연 파괴가 없는지) ⑤보호회로(접지) 연속성(외함과 보호도체가 확실히 이어졌는지) ⑥기능시험(실제로 동작시켜 제어회로가 의도대로 도는지). 이 중 일반인이 '눈으로' 가장 확인하기 좋은 것이 ⑥ 기능시험입니다.

2. 작동시험이 '실제로' 잡아내는 오류 — 통전 전엔 멀쩡해 보입니다

왜 사람이 일일이 눌러봐야 할까요? 통전 전에는 멀쩡해 보이다가 전기를 넣어야 비로소 드러나는 오류 유형이 있기 때문입니다. 대표적으로 ①표시등 극성·결선 반대 — ON 상태인데 녹색(정지)등이 켜지는 경우, ②셀렉터 배선 교차 — MANU(수동)로 돌렸는데 자동 회로가 살아 있는 경우, ③릴레이 접점 a(상시열림)/b(상시닫힘) 오결선 — 설정과 반대로 동작하는 경우입니다. 이런 것들은 배선만 눈으로 봐서는 100% 걸러내기 어렵고, 실제로 통전해 셀렉터를 돌리고 표시등을 점등시켜 봐야 잡힙니다. 위 영상에서 작업자가 셀렉터를 수동→자동으로 전환할 때 도어 표시등이 함께 바뀌는 장면 — 그것이 표준이 말하는 'functional test(기능시험)'의 현장판입니다.

절연저항은 왜 그렇게 중요할까요? 숫자로 보면 분명해집니다. 누설전류는 전압을 절연저항으로 나눈 값(I = V/R, 옴의 법칙)입니다. 예를 들어 400V가 걸린 회로의 절연저항이 0.5MΩ(=500,000Ω)이라면 누설전류는 약 0.8mA 수준입니다. 절연이 나빠져 저항이 떨어지면 이 누설이 커지고, 곧 누전·감전·발열·화재 위험으로 이어집니다. 그래서 출고 전에 이 '선'을 못 넘게 관리하는 것입니다. 측정은 보통 500VDC급 절연저항계(메그옴미터)로 하며, 측정 시에는 전원을 끄고 부하기기는 떼어낸 뒤 모든 개폐기기를 ON(위치 I) 상태로 둡니다.

기준값에 대해서는 정확히 말씀드리겠습니다. 국제표준(IEC 61439-1)은 절연저항을 회로 공칭전압 1V당 최소 1000Ω(즉 1000Ω/V)로 규정합니다. 230/400V급 저압 분전반에서는 실무적으로 0.5MΩ 이상을 목표로 보고, 그 이상 전압급에서는 1MΩ 이상을 사용합니다(0.5MΩ은 표준이 직접 못박은 숫자라기보다 이 전압대에 적용하는 실무 목표치입니다). 접지 연속성은 보호도체 단자와 노출 도전부 사이를 25A 시험전류로 점검하고, 내전압 시험은 통상 1.5~2.5kV를 1초가량 걸어 충전부와 접지 사이의 절연 파괴 여부를 확인합니다(IEC 61439-1:2021). 한국산업은 IEC 인증기관 시험을 대신한다고 주장하지 않습니다. 다만 이 표준이 정리한 '절연·동작·기능 확인'의 정신을 출고 전 작동시험에 그대로 반영합니다.

3. STS vs STEEL — 본질 차이는 '코팅'이냐 '소재'냐

이제 함체 이야기입니다. 외함은 단순한 '깡통'이 아니라 분전반의 1차 방어선입니다. 안의 차단기·부스바·결선을 먼지·물·충격·부식으로부터 지키는 보호함체이므로, 재질 선택이 곧 수명과 안전으로 직결됩니다. 철제(STEEL)와 스테인리스(STS)의 본질 차이는 한 문장으로 정리됩니다. 철제는 '도장(분체도장)으로 표면을 덮어' 녹을 막고, 스테인리스는 '소재 자체'가 부식을 막습니다.

철제 분체도장은 코팅막 자체는 부식하지 않지만, 코팅이 긁히거나 깨지면 그 자리부터 아래 강재가 녹기 시작합니다. 즉 보호력은 도막이 온전한 동안만 유지됩니다. 반면 스테인리스는 크롬(보통 10~11% 이상) 성분이 표면에 부동태 산화막(passive layer)을 만들어 부식을 막습니다. 핵심은 '자가치유'입니다 — 표면이 긁혀도 노출된 크롬이 공기 중 산소와 즉시 반응해 수 나노미터 두께의 산화막을 다시 만듭니다. 그래서 옥외·습기·해풍에 노출되는 환경일수록, 코팅 의존이 아닌 소재 내식성이 필요한 곳일수록 STS가 유리합니다.

4. 스테인리스도 등급이 있습니다 (STS304 vs STS201)

'스테인리스면 다 똑같다'는 흔한 오해입니다. 등급에 따라 내식성이 다릅니다. STS304는 크롬 약 18% / 니켈 약 8%(흔히 18-8) 조성으로 내식성이 강합니다. STS201은 크롬 16~18% / 니켈 3.5~5.5%로, 비싼 니켈 일부를 망간·질소로 대체해 원가가 낮은 대신 내식성이 '중간 수준'이라 염소(염분)가 많은 해안 환경에서는 공식(점부식)·응력부식에 취약할 수 있습니다.

그래서 한국산업은 '스테인리스가 무조건 좋다'고 말씀드리지 않습니다. 정직하게 말하면 환경에 맞춰 고르는 것이 원칙입니다. 스테인리스라도 염해 환경에서는 점부식이 생길 수 있다는 점을 분명히 알려드리는 편이, 나중에 '안 녹는다더니' 하는 분쟁을 막습니다. 등급(예: 해안가에는 304급 권장, 201 지양)은 설치 환경에 따라 발주 시 협의하는 항목입니다. 참고로 표준 측면에서 주택용 분전반은 KS C 8326의 '구조 치수 및 재료' 규정을, 옥내/옥측/옥외 설치 기준은 한국전기설비규정(KEC)을 따릅니다. '옥외엔 STS를 써야 한다'는 직접 의무 조항이 있는 것은 아니며, 옥외에 스테인리스를 택하는 것은 내식성에 근거한 제작 판단·관행입니다.

5. 한 가지 더 — 매입함은 '박스 + 커버' 2피스입니다

재질과 함께 알아두면 좋은 디테일이 있습니다. 벽 속에 묻는 매입함은 일반 노출함과 구조가 다릅니다. 도어가 없어서 '철제 박스(HS) + 별도 스테인리스 커버(SS, SUSCOVER)' 2피스로 구성됩니다. 한국산업 견적 기준으로도 박스와 커버가 각각 별도 품목으로 잡힙니다(예: 500×700 매입함 = 철제 박스 48,000원 + 스테인리스 커버 42,000원, 표준 매입 깊이 150mm). '대충 통짜'로 묶지 않고 구조에 맞춰 박스·커버를 정확히 나눠 산출하는 — 작은 차이지만 정직한 견적의 한 단면입니다. 매입함의 노출되는 면, 즉 커버가 스테인리스라는 점이 환경 대응의 포인트입니다.

6. 한국산업은 이렇게 만들어 출고합니다 (1.5T 업그레이드 + 영상검수)

앞의 STS 이야기를 제작 현장으로 가져오면 두 가지 차별점이 됩니다. 첫째, '두께'입니다. 한국산업은 옥외·스테인리스 외함을 만들 때 기성 1.2T가 아니라 1.5T로 두께를 올려 주문제작합니다(견적 기준 1.2T 기성가 ×1.3 배율 적용). '겉만 스테인리스'가 아니라 판재 두께까지 올려 옥외 하중·휨·변형을 견디게 한다는 사내 원칙입니다. 위 영상의 STS 옥외 분전반이 바로 그 결과물입니다.

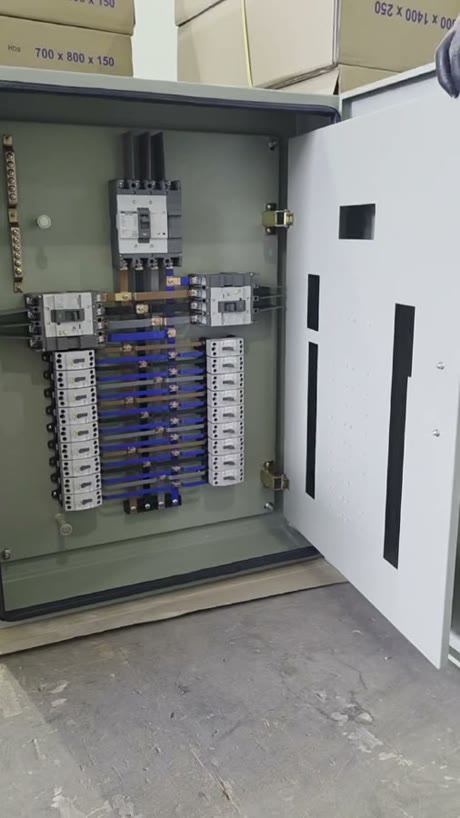

둘째, '출고 전 영상검수 제도'입니다. 도면 접수 → 외함·차단기·부스바·부속 조립 → 결선 → 검수 → 작동시험 → 영상촬영 → 전국 출고. 마지막 두 단계가 핵심입니다. 완성품의 내부(결선·체결)와 외부(도어 표시등·셀렉터·외함 마감)를 영상으로 남겨, 고객이 받기 전에 '제대로 만들어졌다'를 눈으로 확인하실 수 있도록 보내드립니다(업체명·발주처는 비공개, 지역·용도까지만 표기). 이 글 앞부분에서 본 셀렉터·표시등 작동 장면이 바로 그 증빙입니다. 같은 기준은 전류가 흐르는 뼈대인 동 부스바 가공·체결에도 똑같이 적용됩니다(부스바 단면선정·토크 체결 이야기는 별도 글에서 다룹니다). 참고로 한국산업은 전기차충전 분전반을 5만 회로 이상 출고한 실적이 있으며, 9년 차 분전반 전문 제조사로서 다양한 규격을 표준화해 왔습니다.

마무리 — 도면 한 장이면 됩니다

분전반은 '만들고 끝'이 아니라 '제대로 만들어 보여드리고 출고'하는 물건이어야 한다고 생각합니다. 재질은 환경에 맞춰 정직하게 고르고(실내엔 철제, 옥외·습환경엔 스테인리스), 출고 전 작동시험과 영상검수로 한 대 한 대 확인합니다. 도면이나 손글씨 요청서만 주시면 견적 → 제작 → 작동시험 → 영상검수 → 전국 출고까지 (주)한국산업이 책임지겠습니다.
