동력 분전반 제작 사례 — 대용량 부스바 중심으로 (전남 여수)

(주)한국산업이 실제로 제작·출고한 전남 여수 동력 분전반 사례입니다. 이번 글은 대용량 부스바을 중심으로, 어떤 기준으로 제작했는지 실무 근거로 정리합니다.

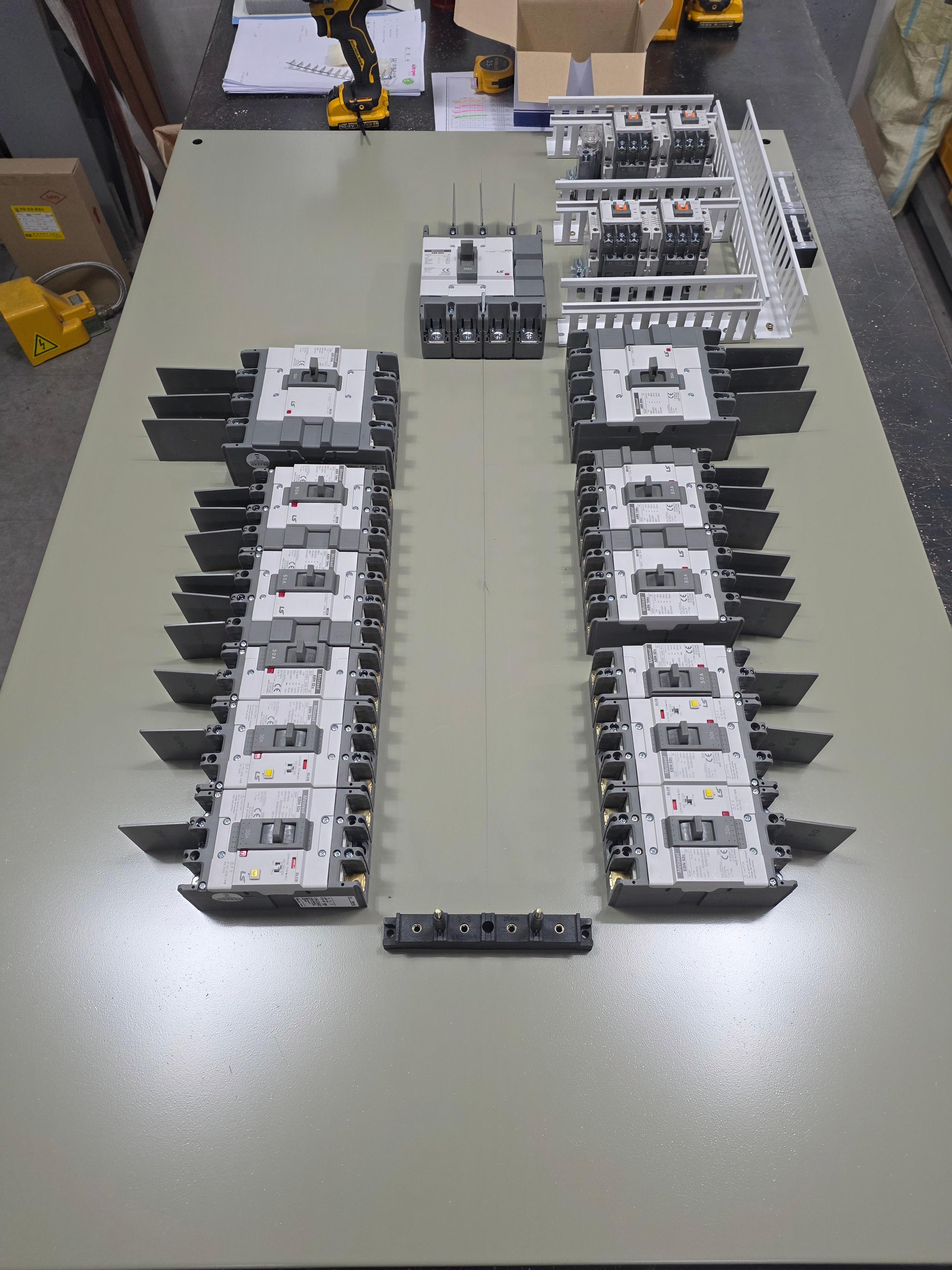

▲ 전남 여수 동력 분전반 완성

제작 사양

품목 : 동력 분전반
외함 : 옥내자립 STEEL 1.6T 5Y 950x1400(400)x250
메인 차단기 : 4P 250AT
부스바 : 메인 5T×20 / 분기 5T×20·3T×15
납기 : 표준 2일

대용량 동력 분전반, 부스바가 관건입니다

메인이 4P 250AT처럼 커질수록 부스바 단면적과 지지 간격이 중요합니다. 통전 전류가 크면 발열도 커지므로 부스바 두께·폭과 상 간격을 넉넉히 잡고 지지대로 고정합니다. [E4]

차단기는 클수록 좋은 게 아닙니다

차단기 선정은 부하 ≤ 차단기 정격 ≤ 전선 허용전류 순서를 지켜야 합니다(KEC 212.4). 분기가 전선보다 크면 과부하 시 전선이 먼저 타는데 차단기는 안 끊깁니다 — 전선이 퓨즈 역할을 하다 화재로 갑니다. 그래서 도면 단계에서 보호협조를 확인하고 제작합니다. [E4]

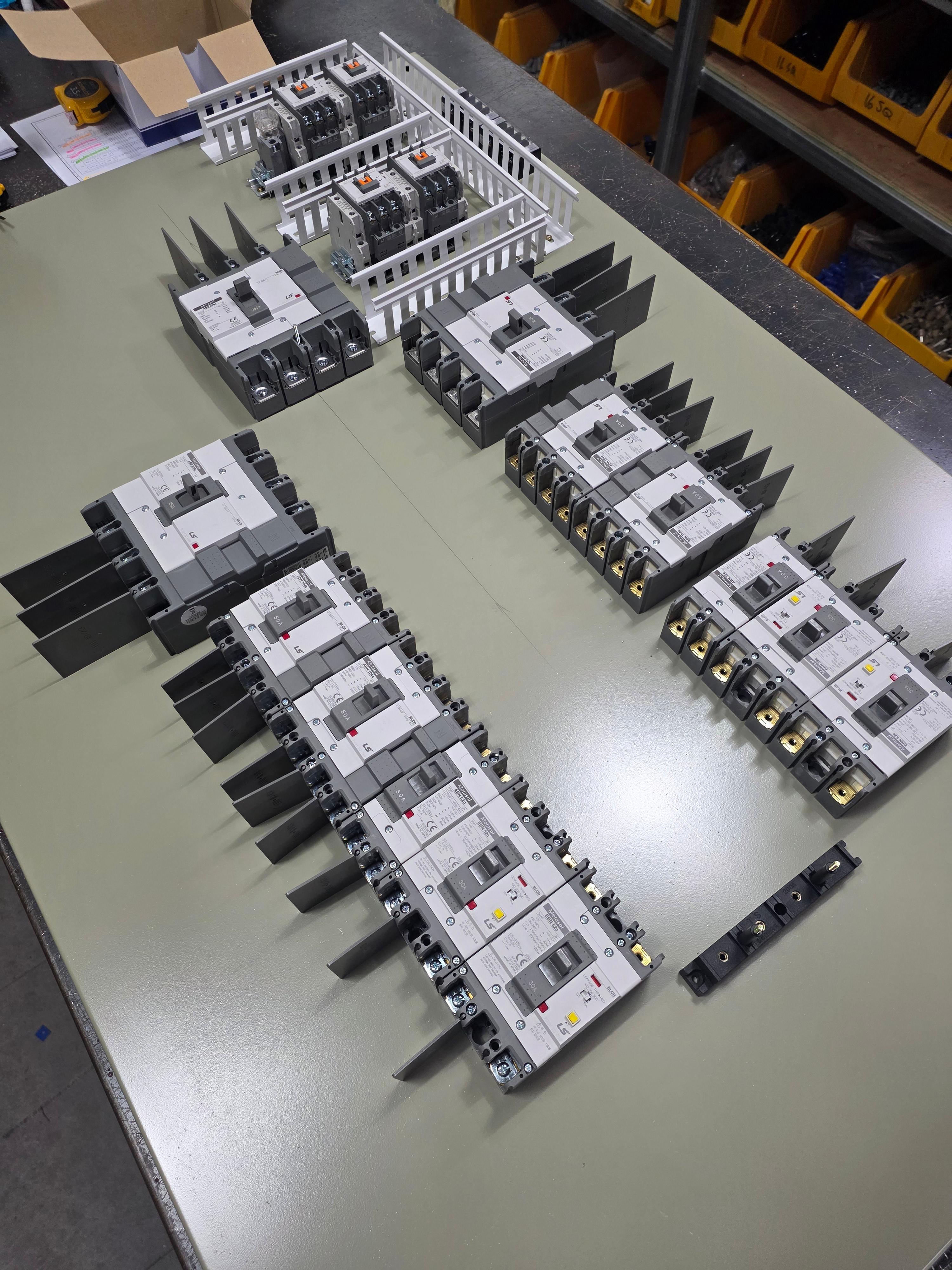

▲ 상별 색 구분 부스바 결선

분전반 화재, 시작은 합선이 아닙니다

저압반 화재 원인에서 단락보다 비중이 큰 것이 접속부 발열입니다. 단자 체결이 느슨하면 그 지점 저항이 올라 국부 과열·발화로 이어집니다(KS C 8321 토크 규정). 겉은 멀쩡해도 진행되니, 출고 전 단자를 규정 토크로 전수 확인합니다. [E4]

실측 → 가공 → 검사 → 출고

도면(또는 손글씨·사진) 수령 → 사양 확정 → 부스바 가공 → 조립·결선 → 체결·결선 검사 → 출고. 이번 전남 여수 동력 분전반은 이 과정을 2일에 완료했습니다. 빠른견적·빠른출고와 출고 전 검사가 저희가 가장 신경 쓰는 두 가지입니다.



■ 4P 250AT — 극수와 정격을 함께 읽어야 합니다

메인 차단기 표기 "4P 250AT"에서 4P는 4극, 250AT는 250암페어에서 트립된다는 뜻입니다. 3상4선식 계통에서 4극 차단기를 쓰면 세 상(R·S·T)과 중성선(N)을 동시에 개폐합니다. 3극(3P)으로 상만 끊고 중성선을 남기는 구성과 비교하면, 4극은 점검·보수 시 회로를 완전히 분리할 수 있어 안전합니다. 특히 태양광이나 발전기처럼 역가압 가능성이 있는 계통, 중성선에 고조파 전류가 실리는 부하가 많은 현장에서는 4극이 유리합니다.

■ 부스바 5T×20 — 대용량에서 두께가 갖는 의미

부스바 허용전류는 단면적에 비례하지만, 단순히 면적만 키운다고 해결되지 않습니다. 같은 단면적이라도 납작하고 넓은 형상이 방열 면적이 커서 온도상승에 유리하기 때문입니다. 5T×20(두께 5mm × 폭 20mm)처럼 두께 대비 폭이 넓은 규격을 쓰는 이유가 여기에 있습니다. 다만 두꺼워질수록 굽힘 가공이 까다로워지고, 무리하게 절곡하면 단자에 응력이 남아 시간이 지나며 체결이 풀릴 수 있습니다. 그래서 대용량일수록 재단 치수를 보수적으로 잡고, 절곡 후 단자 밀착 상태를 다시 확인합니다.

■ 지지 간격 — 단락 시 부스바에 걸리는 힘

평상시 부스바에는 별다른 힘이 걸리지 않지만, 단락 사고 순간에는 사정이 다릅니다. 나란히 배치된 도체에 큰 전류가 흐르면 도체 사이에 전자기적인 힘이 작용해 서로 밀어내거나 당깁니다. 이 힘은 전류의 제곱에 비례하기 때문에, 대용량 회로일수록 사고 시 부스바가 받는 하중이 커집니다. 그래서 대용량 판넬은 부스바를 절연 지지대로 일정 간격마다 고정합니다. 지지 간격이 넓으면 사고 시 부스바가 변형되거나 상간 접촉으로 사고가 확대될 수 있습니다.

■ 동력반 견적 때 알려주시면 좋은 정보

동력 분전반은 부하 정보가 있어야 정확한 사양이 나옵니다. 모터 대수와 각 용량(kW), 기동 방식(직입기동/Y-Δ/인버터), 운전 패턴(연속/간헐) 이 세 가지면 충분합니다. 모터는 기동 순간 정격보다 훨씬 큰 전류가 흐르기 때문에, 이 정보가 있어야 차단기 특성과 마그네트 용량을 맞출 수 있습니다. 사양서가 없으면 설비 명판 사진 한 장이면 됩니다.



전남 여수 지역 분전반 제작 문의는 도면이 없어도 손글씨·사진으로 견적 가능합니다.
