분전반을 열어 보면 분기마다 작고 노란 테스트 버튼이 달린 차단기가 줄지어 있습니다. 바로 누전차단기(ELB)입니다. 오늘은 경기 성남 현장으로 출고한 분전반을 예로, "분기마다 왜 누전차단기를 다는가", "배선차단기와 무엇이 다른가"를 규정 근거와 함께 정리합니다.
1. 누전차단기 30mA · 0.03초 — 사람 목숨을 지키는 숫자
감전 사고에서 생사를 가르는 것은 전류의 크기 × 흐른 시간입니다. 인체에 30mA가 흐르면 근육이 마비되고, 그 상태가 이어지면 심장이 세동(細動)을 일으켜 정지에 이릅니다. 그래서 감전보호용 누전차단기는 정격감도전류 30mA 이하, 동작시간 0.03초 이내로 규정돼 있습니다. 물기가 많은 욕실 등은 15mA 이하로 더 예민하게 잡습니다. 콘센트 회로는 규정상 30mA 이하 누전차단기로 개별 보호해야 합니다. (근거: KEC 242.8.6)
▲ 누전차단기 30mA·0.03초 — 감전 시 심장이 멎기 전에 끊는다
2. 배선차단기(MCCB) vs 누전차단기(ELB) — 잡는 사고가 다르다
둘 다 "차단기"지만 방어하는 사고가 다릅니다.
- 배선차단기(MCCB) — 과부하(정격 초과 전류)와 단락(합선)을 끊습니다. 전선과 부하를 화재로부터 보호합니다.
- 누전차단기(ELB) — 여기에 더해 누전(대지로 새는 전류)=감전까지 잡습니다. 들어간 전류와 나온 전류의 차이(영상전류)를 감지해 사람이 감전되는 순간 끊습니다.
그래서 실무에서는 동력·조명처럼 사람이 상시 접촉하지 않는 회로는 배선차단기로, 사람이 닿는 콘센트 계통은 누전차단기로 나눠 시공합니다. 경기 성남 반도 메인·동력은 배선차단기(SES 54·SBC-53), 분기 콘센트 계통은 누전차단기(SIE-32)로 구성했습니다.

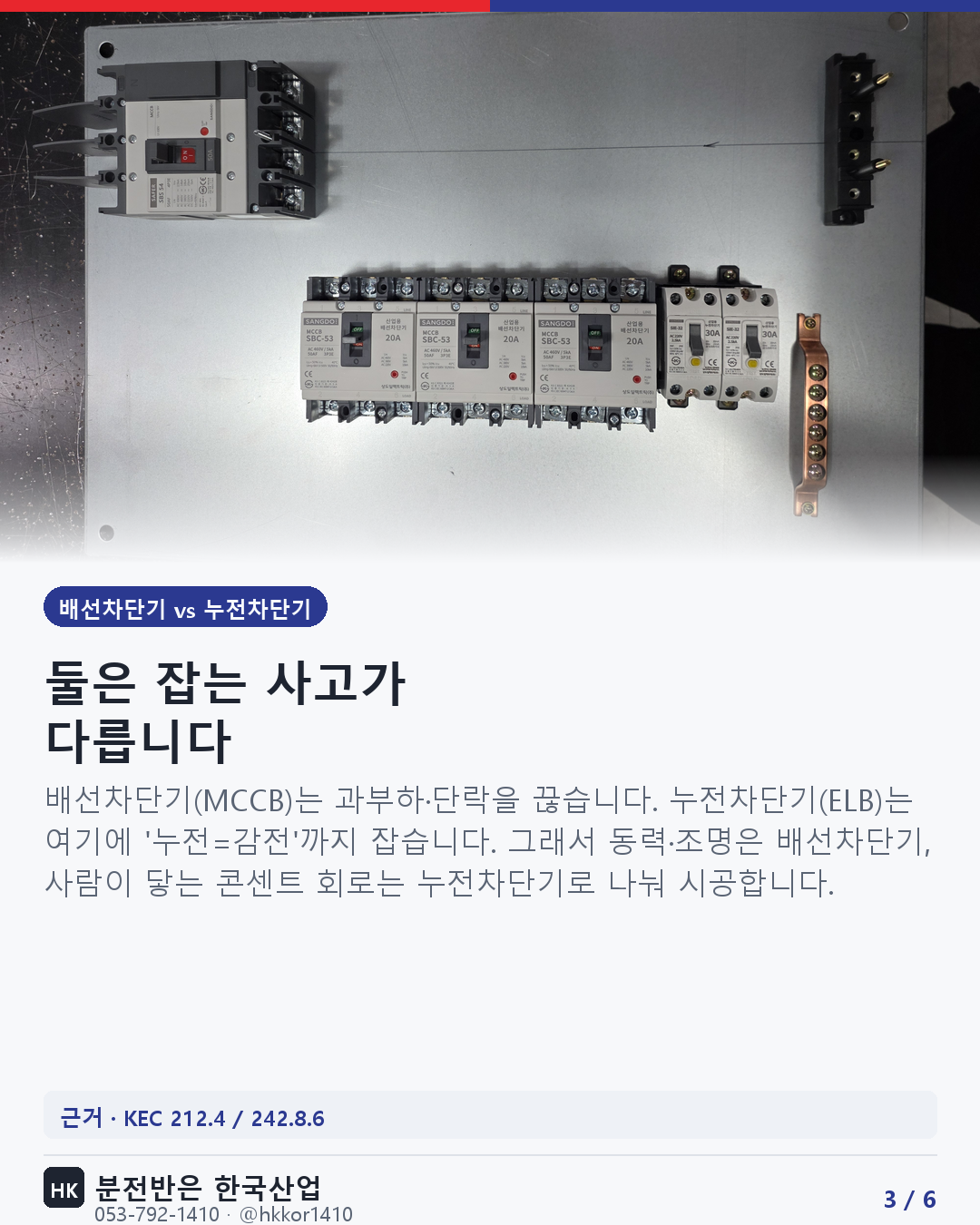

▲ 배선차단기는 과부하·단락, 누전차단기는 여기에 감전까지
3. 부동작전류 — 너무 예민해도 문제다
누전차단기는 정격감도의 50~100% 구간에서 부동작(불필요하게 안 떨어짐)하도록 설계됩니다. 인버터·SPD·노이즈필터가 붙은 회로는 정상 상태에서도 미세한 누설전류가 흐르는데, 감도가 너무 예민하면 사고가 아닌데도 자꾸 트립돼 라인이 멈춥니다. 그래서 정격감도전류는 회로 정상 누설전류의 약 1.4배 이상으로 잡습니다. "멀쩡한데 자꾸 떨어진다"면 감도 선정과 회로 누설을 함께 봐야 합니다.
4. 충전부 차폐 — 만질 수 없게, 그러나 볼 수는 있게
차단기 단자와 부스바처럼 전기가 흐르는 부분(충전부·활선)은 사람이 직접 닿지 않도록 보호해야 합니다. 한국산업은 분기 충전부를 투명 커버로 차폐합니다. 눈으로 점검·확인은 되지만 손이나 공구는 닿지 않아, 유지보수 중 감전과 공구 낙하로 인한 단락(아크)을 막습니다.
▲ 충전부는 투명 커버로 차폐 — 감전·공구낙하 단락 차단
5. 동 부스바 결선 + 규정 토크 — 화재의 8할은 접속부에서 시작된다
분기 배선을 전선 대신 동(구리) 부스바로 결선하면 접촉저항이 낮아 발열이 적고, 증설·점검이 쉽습니다. 다만 부스바든 전선이든 단자 조임이 부실하면 그 지점의 저항이 올라가 국부 발열 → 산화 → 저항 상승의 악순환으로 이어져 발화합니다. 실제 저압 차단기 화재의 상당수가 단락이 아니라 "느슨한 접속부 발열"입니다. 그래서 단자는 규정 토크로 체결하고, 부스바 절연커버로 마감합니다.
▲ 경기 성남 출고 분전반 — 동 부스바 결선 전경
6. 출고 전 전수 검사 — 국산 차단기 + 결선·토크·차폐 확인
메인·분기 전부 상도(SANGDO) 국산 차단기로 구성하고, 결선·규정 토크 체결·충전부 차폐를 확인한 뒤 도어를 닫아 출고합니다. 사진과 영상은 실제 경기 성남 현장으로 나간 반입니다.

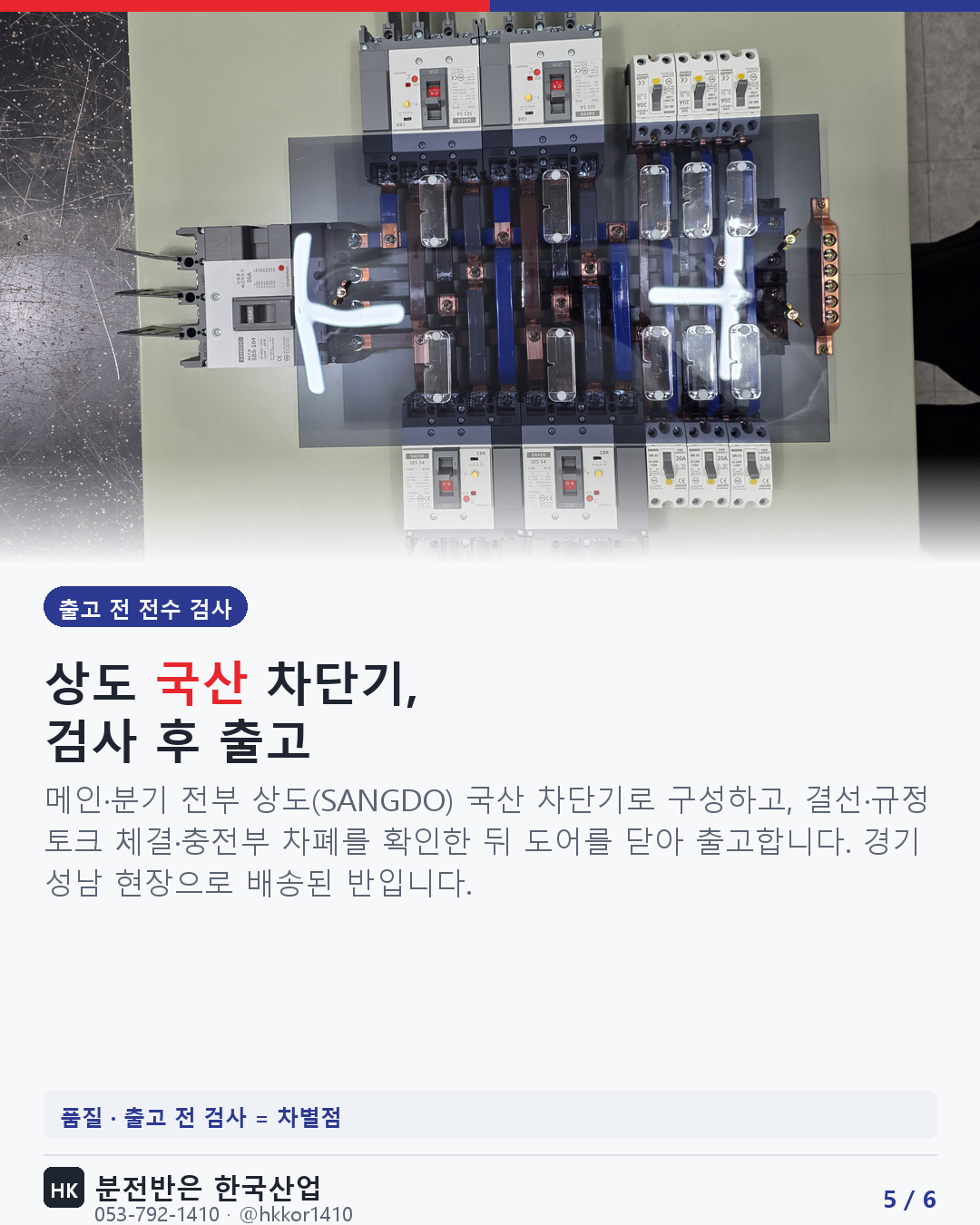

▲ 상도 국산 차단기 · 출고 전 전수 검사
정리
- 콘센트 회로는 30mA·0.03초 누전차단기로 개별 보호 (KEC 242.8.6)
- 배선차단기=과부하·단락 / 누전차단기=+누전(감전)
- 충전부는 투명 차폐, 부스바는 규정 토크 체결로 접속부 발열 예방
