분전반 출고 전 확인, 무엇을 어떻게 보는가 — 토크 체결·부스바·완성 점검까지 (출고 영상 포함)

안녕하세요 한국산업입니다.

주문하신 분전반을 출고하기 전에, 한 대 한 대 직접 확인하고 보내드립니다. 아래는 한국산업이 분전반을 만들고 출고 전 점검하는 과정입니다.

1. 차단기 단자 — 규정 토크로 정량 체결

차단기와 단자 나사는 감으로 조이지 않고 규정 토크로 정량 체결합니다. 과소 체결은 접속부 발열과 풀림의 원인이 되고, 과대 체결은 단자 파손으로 이어집니다. (참고: 단자 접속 토크 규정 — NEC 110.14 및 모델별 제조사 카탈로그 값)

2. 부스바 — 고객 요청 시 증설 여유

구리 부스바는 메인 전류를 각 분기 차단기로 나누는 모선입니다. 고객님이 나중에 차단기를 더 늘리실 수 있도록 요청을 주시면, 그에 맞춰 증설 여유를 두고 가공합니다. 딱 맞게 자르면 분기 하나만 늘려도 부스바를 통째로 다시 제작해야 하기 때문입니다.

3. 정밀 가공 — 접촉저항을 낮춰 발열을 잡는다

접촉면은 정밀하게 가공합니다. 절단면의 버(burr)와 치수 오차가 접촉저항을 키우면 통전 후 그 지점에서 열이 발생합니다. 접촉저항이 낮아야 발열이 없습니다.

4. 완성 점검 — 메인부터 분기까지

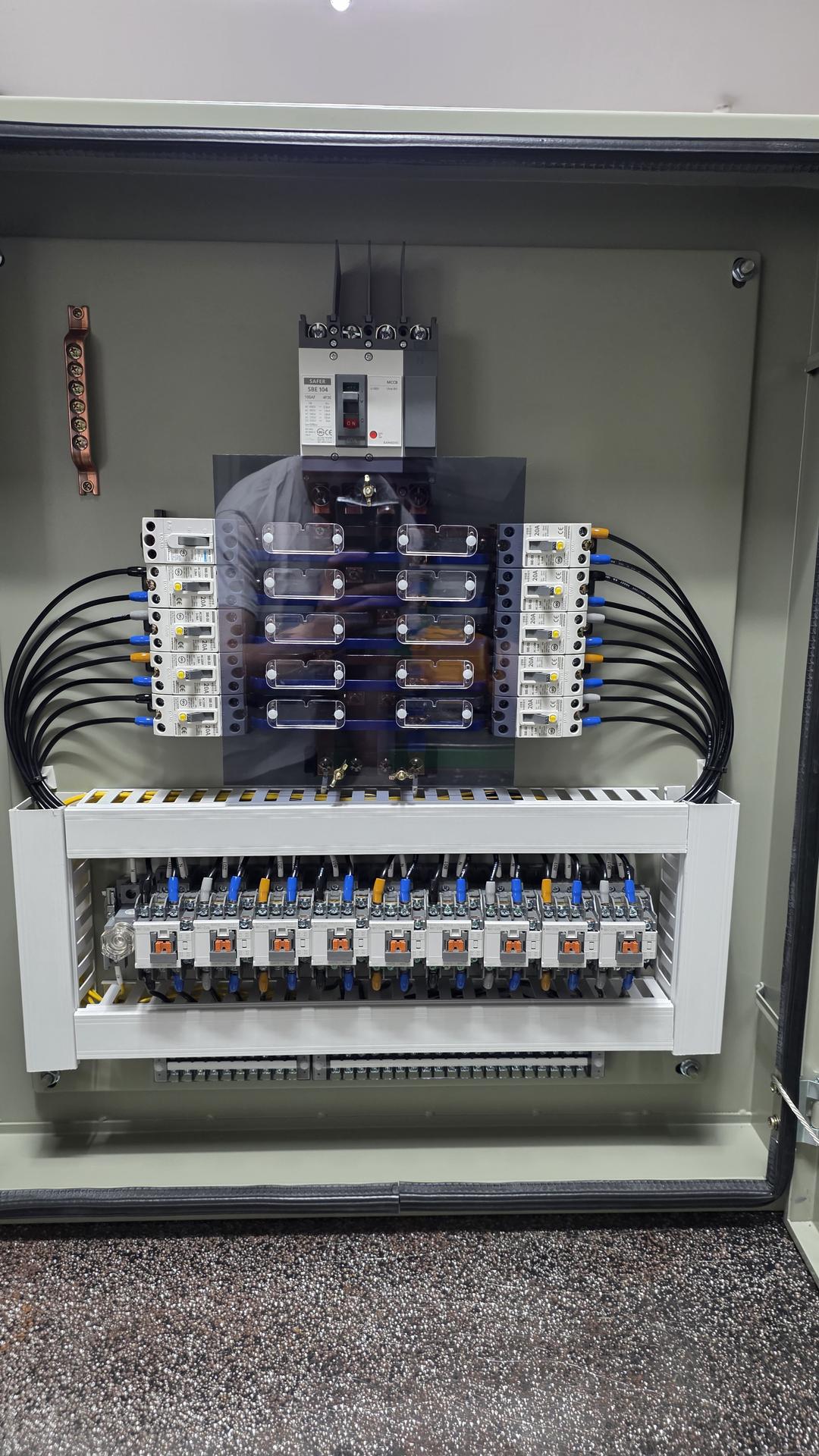

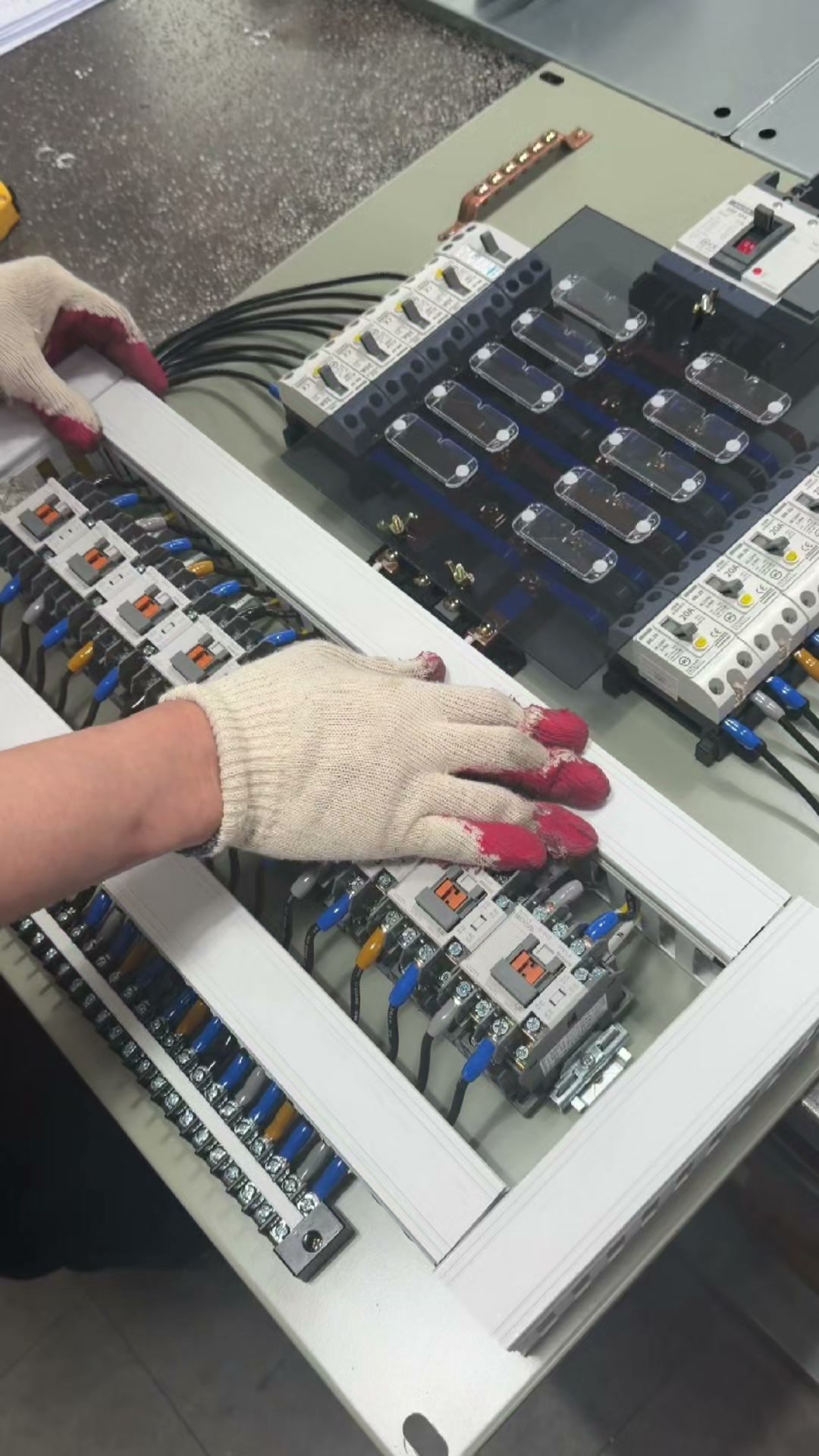

완성된 분전반은 메인 차단기부터 각 분기 회로까지 결선과 회로 표시를 하나하나 다시 점검합니다.

5. 도어 닫고 출고

최종 점검이 끝나면 도어를 닫아 출고를 준비합니다. 출고 전 확인 영상으로 직접 보시고 안심하고 받으실 수 있습니다.

문의

전기차충전·태양광·산업용 분전반 주문제작 / 한국산업
전화 053-792-1410 · 이메일 info@hkkor.com
카카오톡 24시간 상담





■ 타입 시험과 루틴 시험 — 검사에도 두 종류가 있습니다

분전반의 시험은 성격이 전혀 다른 두 가지로 나뉩니다. 타입 시험(형식 시험)은 그 설계가 단락·온도상승·내전압을 견디는지 한 번 검증하는 절차이고, 루틴 시험(출하 전 시험)은 검증된 설계대로 한 대 한 대 제대로 만들어졌는지 출고되는 모든 함마다 확인하는 절차입니다. 다시 말해 루틴 시험은 설계를 다시 따지는 게 아니라 작업 품질을 보는 일입니다(IEC 61439-1 routine verification). 고객이 실제로 받는 물건의 품질을 보증하는 건 바로 이 루틴 시험입니다.

■ 국제표준이 정한 출하 전 점검 항목

IEC 61439-1이 규정한 출하 전 확인 항목을 실무 언어로 풀면 다음과 같습니다.

• 육안·배선 점검 — 엉뚱한 단자에 물리지 않았는지, 도체 굵기가 맞는지, 단자 조임 상태는 어떤지.
• 기계적 동작 점검 — 차단기·셀렉터 스위치가 걸림 없이 부드럽게 동작하는지.
• 절연저항 측정 — 충전부와 외함 사이가 규정 이상으로 절연되어 있는지 계측기로 확인.
• 내전압 시험 — 높은 전압을 짧게 인가해 절연 파괴가 없는지 확인.
• 보호회로(접지) 연속성 — 외함과 보호도체가 확실히 이어져 있는지.
• 기능 시험 — 실제로 동작시켜 제어회로가 의도대로 도는지.

이 중 고객이 눈으로 가장 확인하기 쉬운 것이 기능 시험입니다. 저희가 출고 전 영상에 동작 장면을 담는 이유가 여기에 있습니다.

■ 접속부 발열 — 저압반 사고의 실제 주범

저압 분전반 화재 원인을 분석해 보면 단락(합선)보다 접속부 발열의 비중이 큽니다. 진행 과정은 이렇습니다. 체결 토크가 부족하면 접촉 면적이 줄어 접촉저항이 올라가고, 발열은 전류의 제곱에 비례(P=I²R)하므로 저항이 조금만 커져도 열이 급증합니다. 열이 나면 접촉면이 산화되고, 산화되면 저항이 더 올라가는 악순환이 시작됩니다. 겉으로는 아무 이상이 없어 보이는 채로 몇 달, 몇 년에 걸쳐 진행되다가 사고로 나타납니다. 그래서 체결은 감이 아니라 규정 토크로 관리해야 하고, 반대로 과도하게 조이면 나사산 파손과 도체 변형이 생기므로 과부족 모두 위험합니다.

■ 인수하실 때 확인하시면 좋은 것

납품받으신 뒤 세 가지만 봐주시면 충분합니다. 첫째, 운송 중 외관 손상과 도어 개폐 상태. 둘째, 도면의 회로 번호와 판넬 내부 라벨 대조. 셋째, 첫 투입 시 순서 — 메인을 먼저 올리고 분기를 하나씩 올리며 이상 유무를 확인하는 것이 안전합니다. 이 과정에서 걸리는 부분이 있으면 조치 전에 먼저 연락 주세요. 사진 한 장이면 대부분 원인을 짚어드릴 수 있습니다.
