(주)한국산업이 실제로 제작·출고한 진도군 분전반 사례입니다. 이번 글은 스테인리스 외함을 중심으로, 어떤 기준으로 제작했는지 실무 근거로 정리합니다.▲ 진도군 분전반 완성제작 사양품목 : 분전반외함 : 스테인리스 STS납기 : 표준부스바를 일부러 길게 두는 이유부스바를 딱 맞게만 하지 않고 여유를 두는 경우가 있습니다. 규정은 아니지만, 나중에 차단기를 증설할 때 부스바를 통째로 다시 만들지 않도록 하는 현장 노하우입니다. "부스바 길게"는 대개 +100mm 여유 요청을 뜻합니다. [E4]‘52fb 타입’이 무슨 말일까요?현장에서 5kA 차단기를 "52fb 타입"이라 부르는 은어가 있습니다(상도 포함). 고객이 은어로 말해도 정확히 알아듣고 규격으로 옮기는 게 오독을 막는 첫 단계입니다. 손글씨·구두 ..

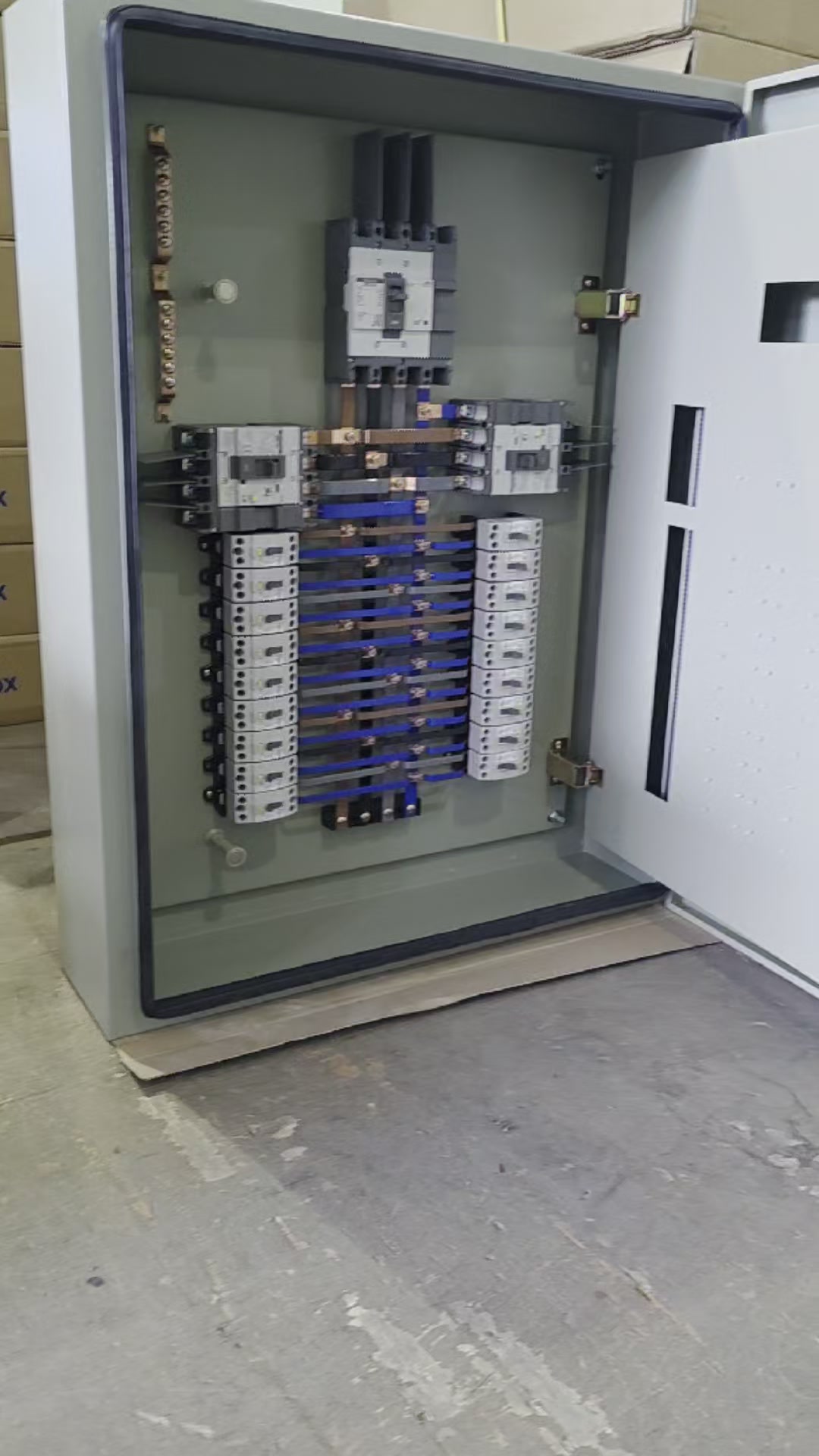

(주)한국산업이 실제로 제작·출고한 전남 여수 동력 분전반 사례입니다. 이번 글은 대용량 부스바을 중심으로, 어떤 기준으로 제작했는지 실무 근거로 정리합니다.▲ 전남 여수 동력 분전반 완성제작 사양품목 : 동력 분전반외함 : 옥내자립 STEEL 1.6T 5Y 950x1400(400)x250메인 차단기 : 4P 250AT부스바 : 메인 5T×20 / 분기 5T×20·3T×15납기 : 표준 2일대용량 동력 분전반, 부스바가 관건입니다메인이 4P 250AT처럼 커질수록 부스바 단면적과 지지 간격이 중요합니다. 통전 전류가 크면 발열도 커지므로 부스바 두께·폭과 상 간격을 넉넉히 잡고 지지대로 고정합니다. [E4]차단기는 클수록 좋은 게 아닙니다차단기 선정은 부하 ≤ 차단기 정격 ≤ 전선 허용전류 순서를 지켜야..

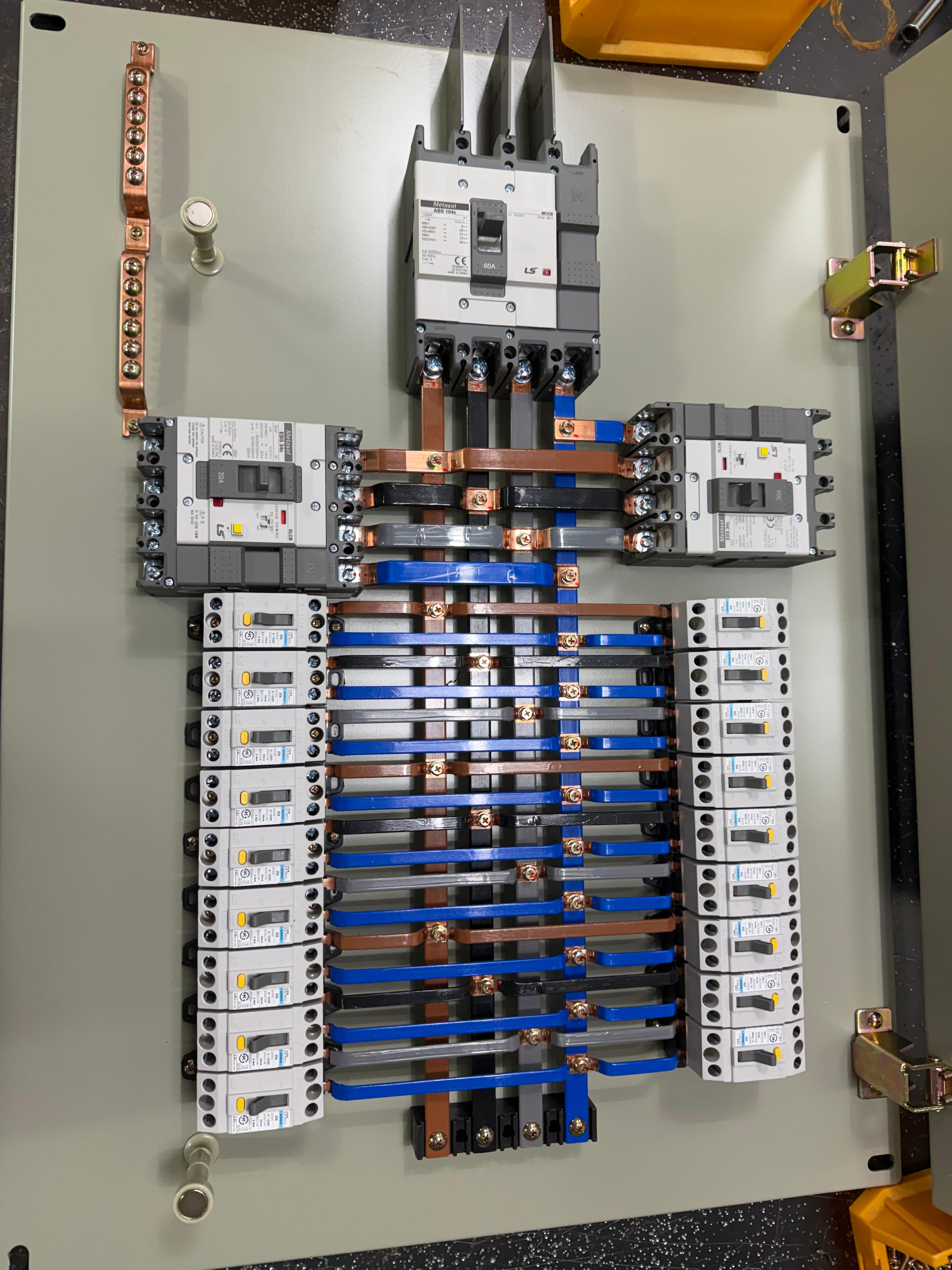

(주)한국산업이 실제로 제작·출고한 평택 일반 분전반 사례를 기술 관점에서 정리합니다. 외함을 어떤 기준으로 정하고, 차단기·부스바를 어떻게 짝맞췄는지 실무 근거로 설명합니다.▲ 평택 일반 분전반 완성1. 제작 사양품목 : 일반 분전반외함 : SHDS 600X1200X150부스바 : 3T*15 / 2T*12 /2T*8납기 : 1일2. 외함 선정 — 설치 환경이 먼저외함은 설치 환경(옥내/옥측/옥외)에 따라 요건이 다릅니다. 옥내함(KEC 232.84)은 불연·난연 요건만, 옥외·옥측(KEC 235.1)은 KS C 8324 기준의 방진·방수·방청을 추가로 만족해야 합니다. 옥내함을 옥외에 쓰면 빗물·결로로 부스바·단자가 부식됩니다. 그래서 견적 인테이크에서 설치 환경을 가장 먼저 확정합니다. [E2]3. ..

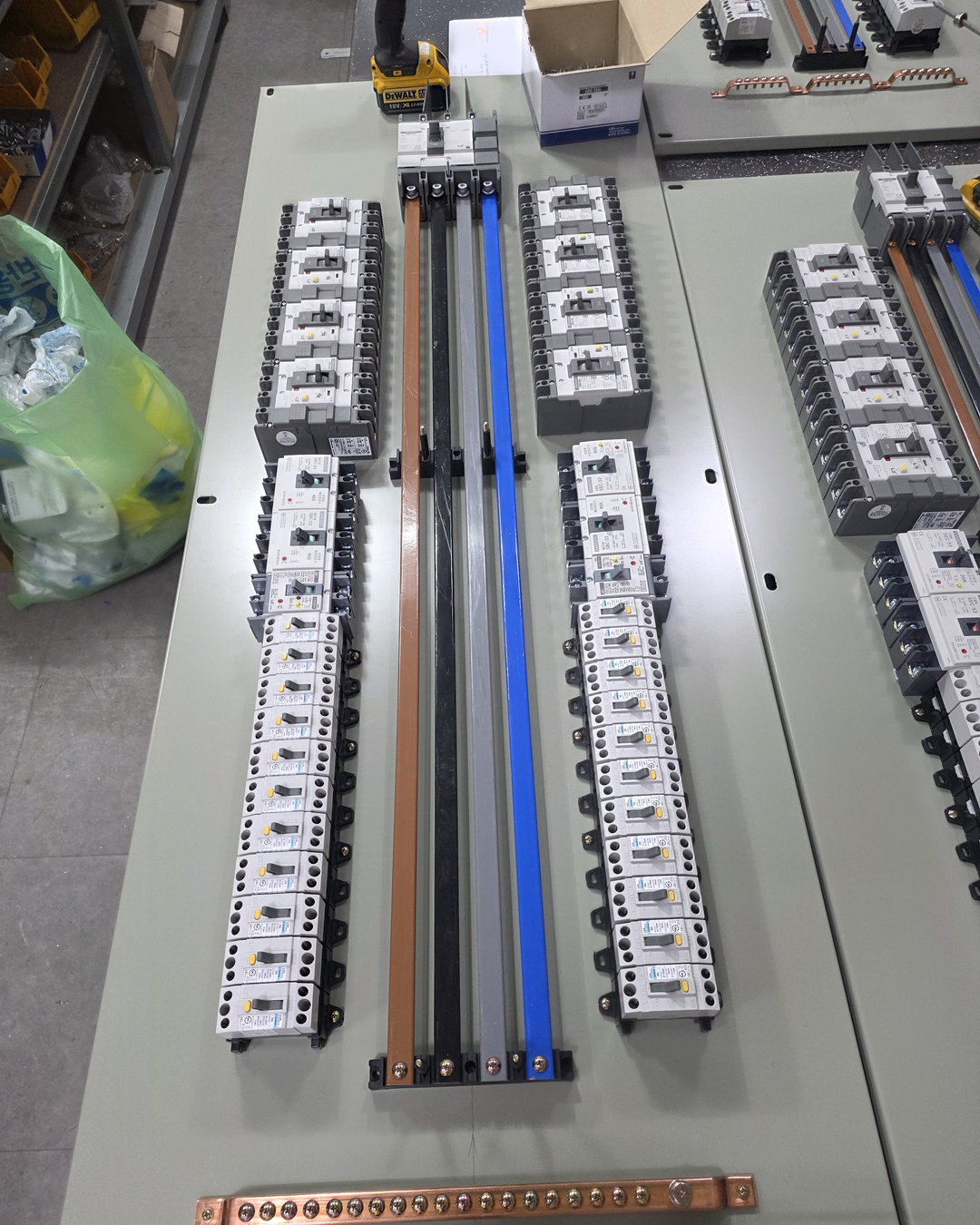

분전반 내부를 보면 부스바가 갈색·검정·회색·파랑 네 가지 색으로 감겨 있습니다. 장식이 아닙니다. 한국전기설비규정(KEC) 121.2가 정한 도체 식별 색상이며, 이 색 하나가 상(相)의 오인을 막아 단락·감전 사고를 예방합니다. 이번에 경북 상주 현장으로 출고한 분전반 세트를 예로 정리합니다.▲ 경북 상주 출고분 — 3상4선 부스바(갈·흑·회·청)와 분기 결선1. KEC 121.2 도체 색상 — 표 하나로 끝도체색상비고L1갈색상도체L2검정(흑)상도체L3회색상도체N (중성선)파랑(청)—PE (보호도체)녹색-노랑접지2021년 1월 KEC 시행과 함께 적용된 체계입니다. 부스바처럼 전 구간 착색이 어려운 도체는 종단부(끝단)에 도색·밴드·색 테이프로 상을 표시하도록 하고 있습니다. 실무에서는 절연 수축 튜..

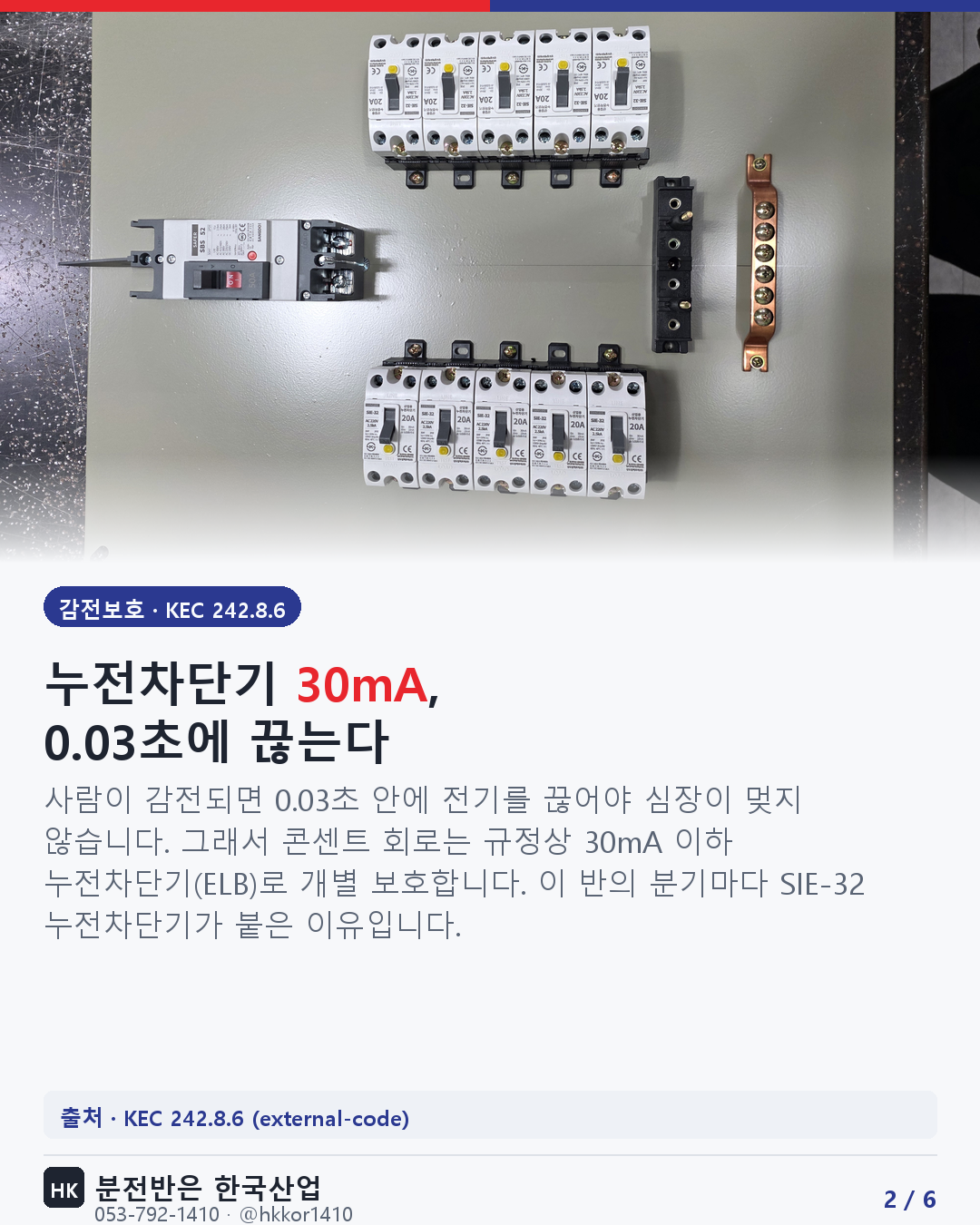

분전반을 열어 보면 분기마다 작고 노란 테스트 버튼이 달린 차단기가 줄지어 있습니다. 바로 누전차단기(ELB)입니다. 오늘은 경기 성남 현장으로 출고한 분전반을 예로, "분기마다 왜 누전차단기를 다는가", "배선차단기와 무엇이 다른가"를 규정 근거와 함께 정리합니다.1. 누전차단기 30mA · 0.03초 — 사람 목숨을 지키는 숫자감전 사고에서 생사를 가르는 것은 전류의 크기 × 흐른 시간입니다. 인체에 30mA가 흐르면 근육이 마비되고, 그 상태가 이어지면 심장이 세동(細動)을 일으켜 정지에 이릅니다. 그래서 감전보호용 누전차단기는 정격감도전류 30mA 이하, 동작시간 0.03초 이내로 규정돼 있습니다. 물기가 많은 욕실 등은 15mA 이하로 더 예민하게 잡습니다. 콘센트 회로는 규정상 30mA 이하 ..

위 영상은 (주)한국산업이 STS(스테인리스) 옥외 분전반을 출고하기 직전, 도어의 표시등과 셀렉터·릴레이 회로를 직접 통전시켜 작동시험하는 장면입니다. '재질만 좋은 빈 함'이 아니라, 사람이 버튼을 하나씩 눌러 동작을 확인하고 그 과정을 영상으로 남겨 보내드립니다. 한 가닥의 결선 오류라도 출고 전 시험대에서 잡으면 5분이면 끝나지만, 통전 후 현장에서 드러나면 재방문·공기지연·분쟁이 됩니다. 이 비대칭이 '왜 이렇게까지 하는가'에 대한 답입니다. 이 글에서는 ①출고 전 작동시험·검수가 무엇이고 왜 필수인지, ②STS와 STEEL(철제) 외함을 어떻게 골라야 하는지를 분전반 제작자의 관점에서 정리해 드립니다.1. 출고 전 시험은 '설계 검증'이 아니라 '한 면 한 면' 검수입니다분전반·제어반의 시험은..

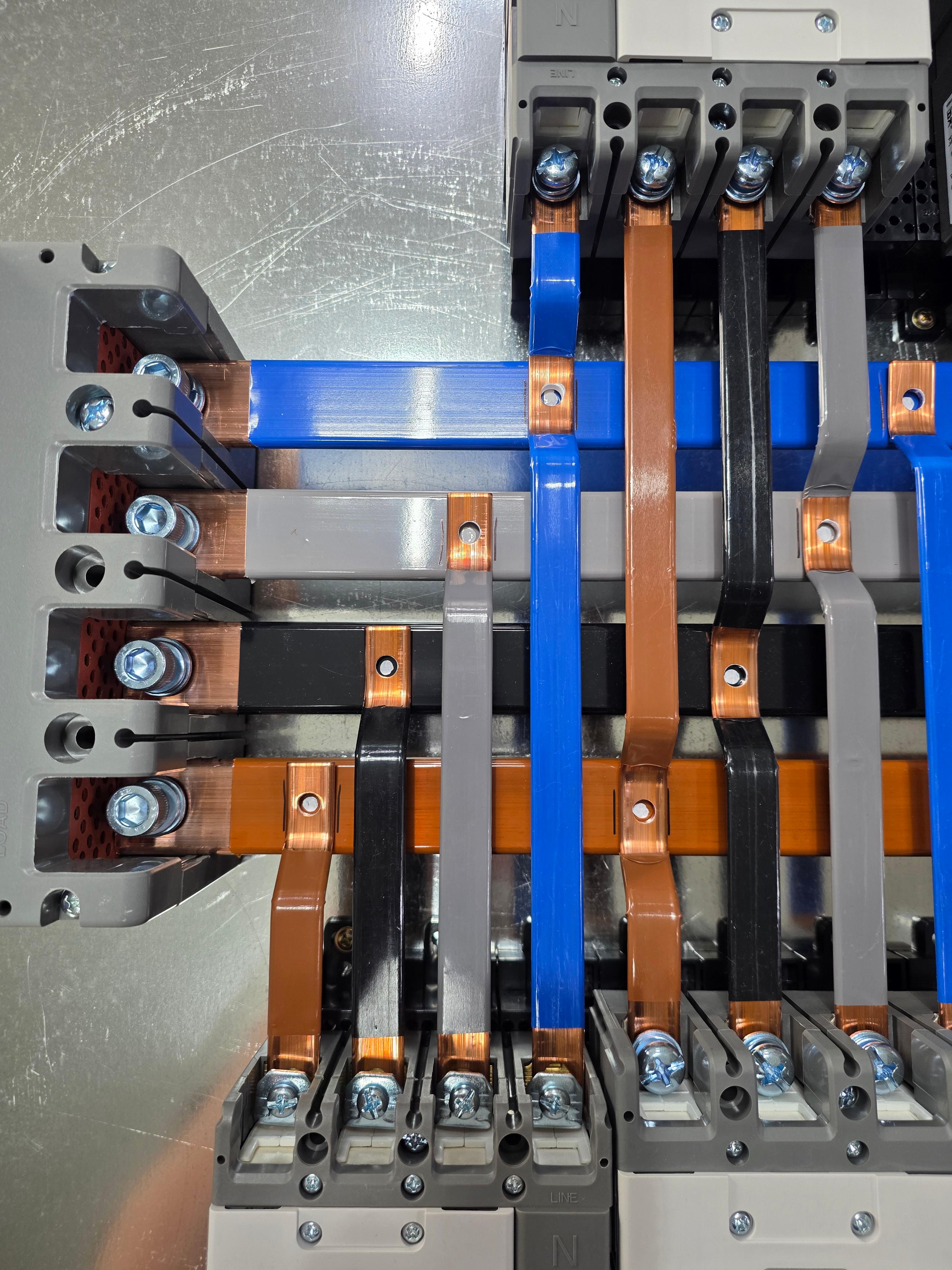

분전반 안을 열어 본 적이 있으신가요. 메인 차단기에서 들어온 굵은 전기를 여러 분기 차단기로 '나눠 보내는' 구리 막대가 있습니다. 이것이 바로 부스바(Bus-bar), 분전반의 모선(母線)입니다. 위 영상은 (주)한국산업이 0623 출고건에서 산업용 분전반의 동 부스바를 직접 측정·가공·체결한 실제 작업 장면입니다.이번 글에서는 '부스바가 무엇이고', '왜 굵기를 정확히 골라야 하며', '왜 토크(조임력)가 안전을 좌우하는지'를 교육적으로 풀고, 한국산업이 한 면의 분전반을 위해 어디까지 손을 대는지를 그대로 보여드리겠습니다. 기존 글에서 다룬 차단용량(kA) 선정·외함 IP등급·차단기 결선 기본과는 겹치지 않는, 순수하게 '구리 모선' 이야기입니다.1. 부스바(Bus-bar)란 무엇인가부스바는 분전..

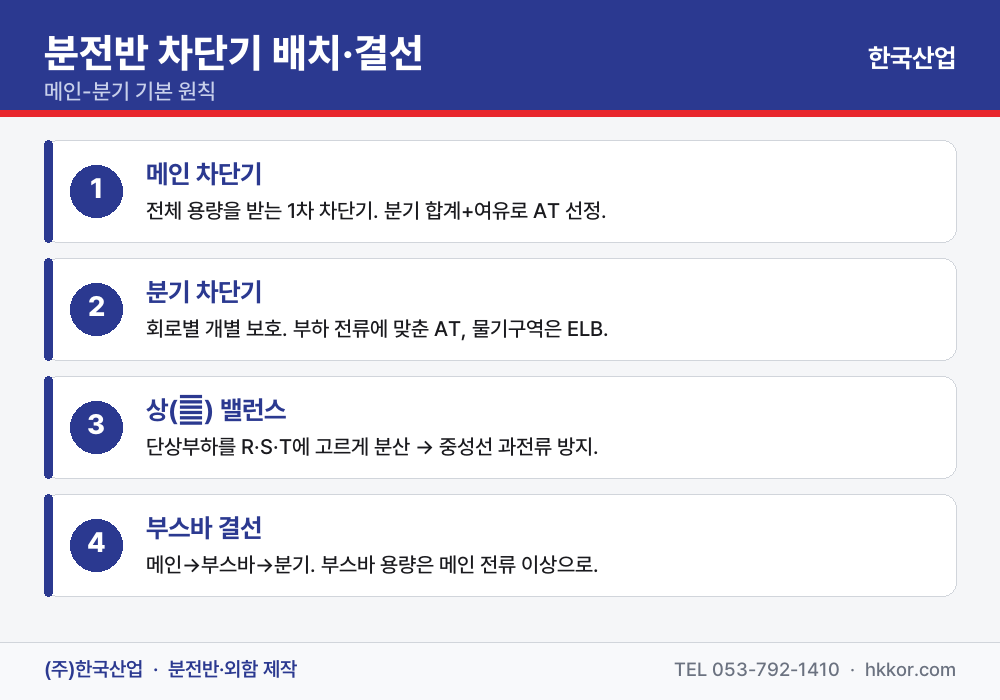

분전반은 단순히 차단기를 나열한 상자가 아닙니다. 메인-분기 구조, 상(相) 균형, 부스바 용량이 맞아야 안전하고 오래 갑니다. 한국산업이 분전반 결선의 기본 원칙을 정리했습니다.메인 차단기와 분기 차단기분전반의 전류는 메인 차단기 → 부스바 → 분기 차단기 순서로 흐릅니다. 메인은 전체 용량을 받는 1차 보호이고, 분기는 회로별 개별 보호입니다.▲ 메인-분기 기본 원칙과 상 밸런스메인 차단기 — 분기 합계 전류에 여유를 더해 AT(정격)를 정합니다.분기 차단기 — 각 회로 부하 전류에 맞춰 AT를 정하고, 욕실·주방 등 물기 구역은 누전차단기(ELB)로 합니다.상(相) 밸런스 — 의외로 중요합니다3상 분전반에서 단상 부하를 한쪽 상에만 몰면, 그 상과 중성선에 과전류가 흐릅니다. 단상 부하를 R·S·T..

분전반 외함을 고를 때 가장 많이 받는 질문이 "옥외에 두는데 어떤 걸 써야 하나요?"입니다. 답의 핵심은 IP 등급에 있습니다. 9년간 분전반·외함을 제작해 온 (주)한국산업이 IP 등급을 실무 기준으로 정리해 드립니다.IP 등급, 두 자리 숫자의 의미IP 뒤에 붙는 두 자리 숫자는 각각 다른 보호 성능을 나타냅니다. 첫째 자리는 방진(고체·분진), 둘째 자리는 방수(물)입니다. 예를 들어 IP54는 "분진 보호 + 물튀김 보호", IP65는 "완전 방진 + 분사수 보호"를 뜻합니다.▲ IP 등급 한눈에 보기 — 방진(첫 숫자)·방수(둘째 숫자)설치 환경별 권장 등급등급이 높다고 무조건 좋은 게 아닙니다. 환경에 맞춰 과하지도 부족하지도 않게 고르는 것이 비용과 성능의 균형입니다.옥내 건조 구역 — I..

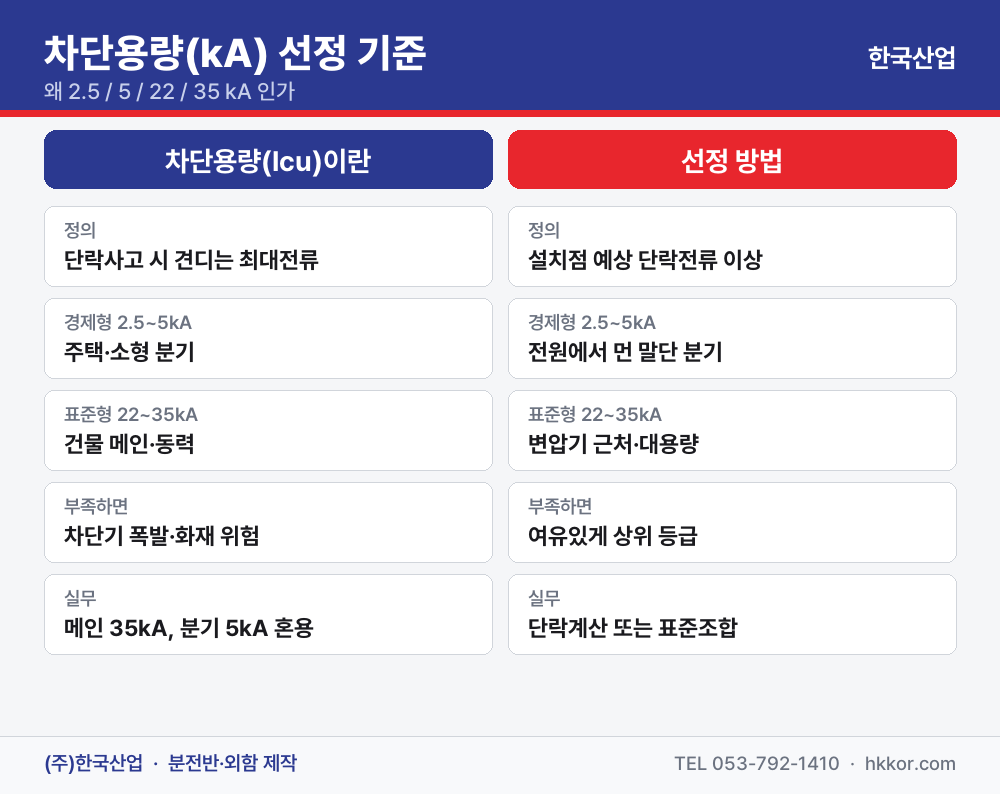

견적서나 도면에서 차단기 옆에 적힌 "2.5kA", "5kA", "22kA", "35kA" 같은 숫자, 무슨 기준으로 정하는지 헷갈리셨죠? 이 숫자가 바로 차단용량(Icu)입니다. 잘못 고르면 사고 시 차단기가 못 견디고 파손될 수 있어, 분전반 설계에서 매우 중요한 항목입니다.차단용량(kA)이란차단용량은 단락(합선) 사고가 났을 때 차단기가 안전하게 끊어낼 수 있는 최대 전류입니다. 단위는 kA(킬로암페어). 즉 22kA 차단기는 22,000A의 단락전류까지 견디고 끊어낼 수 있다는 뜻입니다.▲ 차단용량(kA) 선정 기준 — 경제형 vs 표준형왜 등급이 나뉠까단락전류의 크기는 전원(변압기)에서 얼마나 가까운가에 따라 달라집니다. 변압기 근처일수록 단락전류가 크고, 말단으로 갈수록 작아집니다. 그래서 설..
