동력 분전반은 왜 전선·차단기 배율이 따로 있나 — 전동기 회로 특칙과 캐스케이드·선택차단 (전남 여수 사례)

전남 여수 병합동 3층 신설 현장에 들어간 동력 분전반(PDP 판넬)을 기준으로, 모터 부하가 섞인 분전반이 일반 분전반과 계산 원리에서 무엇이 다른지 정리합니다. 핵심은 두 가지입니다 — 전동기 회로의 별도 배율, 그리고 상위-하위 차단기 사이의 보호협조 방식입니다.

▲ 전남 여수 동력 분전반 — 부스바 5T×20 결선 완료

1. 제작 사양

현장 : 전남 여수 병합동 3F 신설(NEW PDP PANEL)
품목 : 동력 분전반
외함 : 옥내자립 STEEL 1.6T 5Y 950x1400(400)x250
메인 차단기 : 4P 250AF/250AT
부스바 : 메인 5T×20 / 분기 5T×20·3T×15
납기 : 표준 2일

2. 전동기 회로는 왜 일반 부하와 다른 배율을 쓰는가

일반 부하(조명·콘센트)는 KEC 212.4.1의 IB≤In≤IZ 원칙만 지키면 됩니다. 그런데 전동기(모터)가 섞이면 이 원칙만으로는 부족합니다. 이유는 모터의 기동 특성 때문입니다. 유도전동기는 정지 상태에서 기동하는 순간 정격전류의 5~7배에 달하는 돌입전류가 짧게(보통 수 초 이내) 흐릅니다. 이 전류를 일반 부하 기준 그대로 차단기에 적용하면, 모터를 켤 때마다 차단기가 오동작(불필요 트립)합니다.

그래서 내선규정은 전동기 회로에 별도 배율을 둡니다. 전선은 전동기 정격전류 합계의 1.25배 이상(합계 50A를 넘으면 1.1배), 과전류차단기는 전동기 합계전류의 3배 이하 — 단 전선 허용전류의 2.5배를 넘지 않는 선에서 더 작은 값을 택합니다. [E9]

이 이중 조건이 중요한 이유는, 두 조건이 서로 다른 사고를 막기 때문입니다. "3배 이하"라는 상한이 없으면 기동전류에 안 떨어지게 하려고 차단기를 계속 키우다가 정작 단락사고 시 보호가 늦어질 수 있고, "전선 허용전류의 2.5배 이하"라는 하한 보정이 없으면 차단기만 크게 잡고 전선은 못 버티는 조합이 나올 수 있습니다. 두 조건을 동시에 만족하는 교집합이 실제 선정값입니다.

3. 250AF/250AT — 프레임과 트립을 분리해서 읽어야 하는 이유

차단기 정격 표기에서 AF(Ampere Frame, 프레임 전류)와 AT(Ampere Trip, 트립 전류)는 다른 개념입니다. AF는 그 차단기 프레임 자체가 물리적으로 버틸 수 있는 상한이고, AT는 실제로 트립이 걸리도록 설정한 값입니다. 같은 250AF 프레임 안에서도 AT를 200A, 175A 등으로 낮춰 쓰는 경우가 실무에 흔합니다.

이번 여수 함은 4P 250AF/250AT로, 프레임과 트립을 동일하게 맞췄습니다. 이는 이 함의 실부하가 프레임 상한 가까이 확정됐다는 뜻이며, 동시에 향후 설비 증설 시에도 프레임 교체 없이 트립값만 조정할 여지를 남겨둔 선택이기도 합니다. 프레임을 교체하려면 차단기 자체를 바꿔야 하지만, 트립값 조정은 같은 차단기 안에서 가능한 경우가 많아 유지보수 비용 차이가 큽니다.

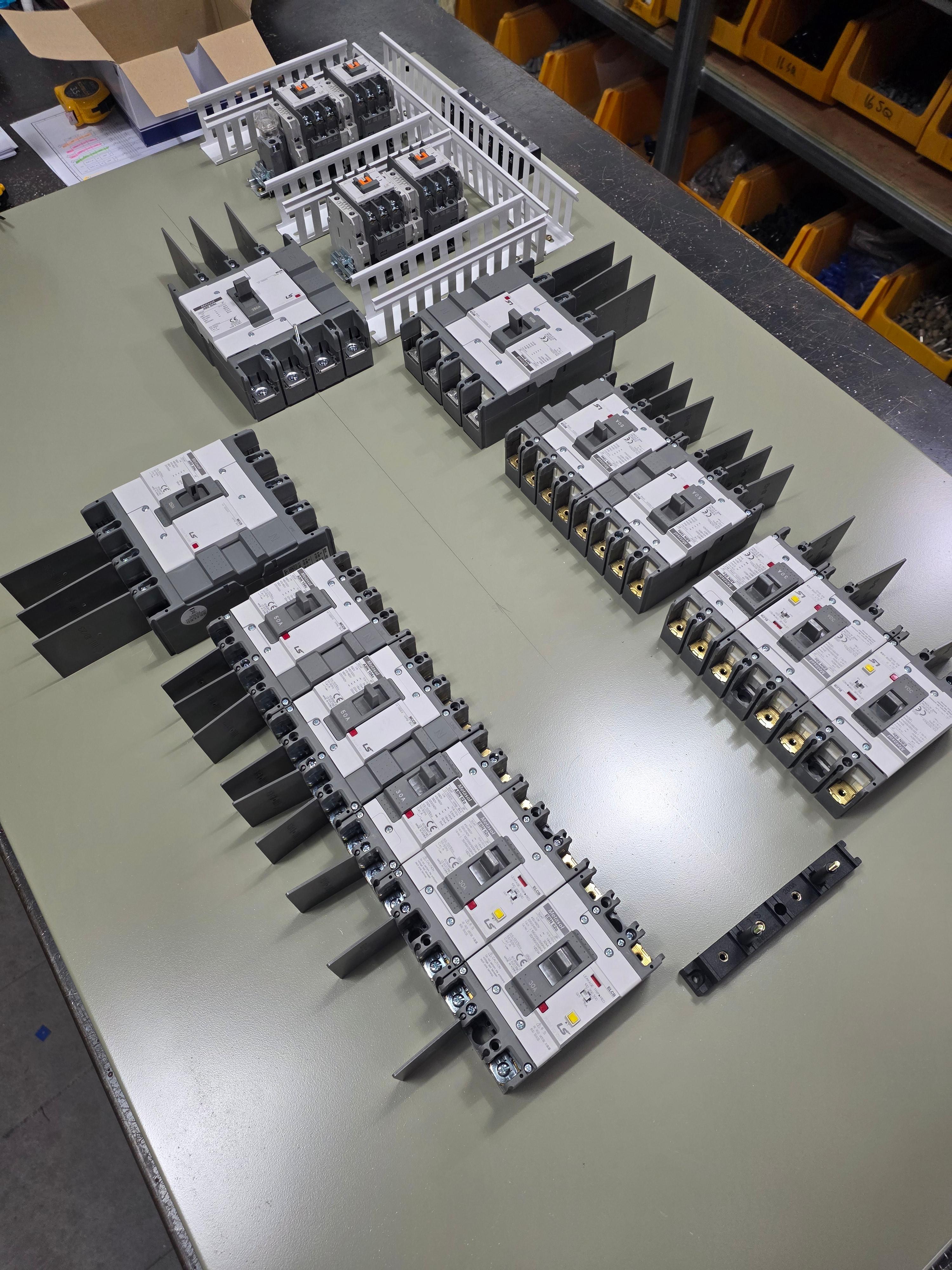

▲ 메인·분기 차단기 배치 — 부스바 결선 전 단계

4. 캐스케이드와 선택차단 — 목적이 상충하는 두 방식

상위 차단기와 하위(분기) 차단기 사이의 관계를 설계할 때 두 가지 접근이 있습니다. 캐스케이드(후비보호)는 분기 차단기의 차단 용량이 부족한 구간을 상위 차단기가 대신 끊어주는 방식으로, 경제적이지만 사고 시 상위 차단기까지 같이 트립되어 정전 범위가 넓어집니다. 선택차단(보호협조)은 동작시간·정격을 계단식으로 차등을 둬 사고가 난 분기 회로만 끊고 상위는 살아있게 하는 방식입니다. 이 둘은 설계 목적 자체가 다르기 때문에 하나의 분전반에서 동시에 최적화할 수 없고, 설계 단계에서 어느 쪽을 우선할지 택일해야 합니다. [E4]

동력 분전반처럼 여러 설비(펌프·팬 등)가 한 판넬에 물리는 경우, 설비 하나의 사고로 전체 판넬이 내려가면 다른 설비까지 멈추는 손실이 커집니다. 그래서 동력 분전반은 상대적으로 선택차단 방향을 우선 고려하는 경우가 많고, 이번 여수 함의 메인-분기 정격 차등(250AT 메인, 부스바 규격이 5T×20에서 3T×15로 단계적으로 낮아지는 분기 구성)도 이 사고방식의 연장선입니다.

5. 부스바 5T×20 — 두께가 곧 전류 용량입니다

부스바 단면적은 허용전류와 직결됩니다. 이번 함의 메인·분기 부스바가 모두 5T×20(두께 5mm×폭 20mm)으로 잡힌 건 동력 계통이 흘리는 전류 자체가 일반 조명·콘센트 계통보다 크기 때문입니다. 여기에 분기 일부는 3T×15로 낮아지는데, 이는 개별 분기 회로의 부하가 메인보다 작다는 뜻이며, 상위-하위 전류 분배를 부스바 규격에 그대로 반영한 결과입니다.

부스바 가공 시에는 차단기 개수에 맞춰 정확히 자르지 않고 통상 100mm 정도 여유를 둡니다. 이는 KEC 원문에 규정된 사항은 아니며(예비회로 개수에 대한 명시 기준은 없습니다), 신설 현장일수록 향후 설비 추가 가능성이 높다는 경험적 판단에 따른 내부 실무입니다. [E3]

▲ 외함 조립 초기 단계 — 옥내자립형 STEEL 1.6T

5-1. 250AF 프레임이 견뎌야 하는 사고전류 — Icu와 Ics

메인 차단기의 정격전류(AT)만큼 중요한 게 차단용량(Icu)입니다. Icu는 그 차단기가 설치점에서 예상되는 단락사고 전류를 견디고 차단할 수 있는 한계 용량으로, 전압·선로정수 변동을 감안해 예상 단락전류보다 약 25% 여유를 두고 설계하는 것이 일반적입니다(단락전류 계산은 KS C IEC 60909). Icu가 부족하면 차단기가 사고전류의 아크를 끊지 못하고 접점이 용착·폭발하는 사고로 번질 수 있습니다. 동력 분전반은 여러 설비가 한 판넬에 물려 있어 상위 차단기가 실제로 감당해야 하는 사고전류 규모도 일반 분전반보다 큰 경우가 많습니다. [E4]

여기에 더해 봐야 하는 게 Ics(반복사용 가능 차단용량)입니다. Icu가 같아도 Ics 비율이 낮은 제품은 큰 사고 1회로 내부 접점이 손상되는데, 외관상 정상 작동하는 것처럼 보여 모르고 재투입하면 2차 사고로 이어집니다. 여러 설비가 동시에 물리는 동력 분전반일수록 Ics 비율이 높은 제품을 우선 검토하는 이유입니다.

6. 접속부 체결과 검사 — 동력 계통일수록 더 중요합니다

전류가 큰 동력 분전반일수록 접속부 발열 문제가 더 치명적입니다. 접촉저항이 조금만 높아도 손실 전력(I²R)이 전류의 제곱으로 커지기 때문에, 같은 체결 불량이라도 대전류 회로에서 발열이 훨씬 빠르게 진행됩니다. 그래서 단자 체결은 KS C 8321 표16이 정하는 규정 토크를 따르고, 조립 완료 후 출고 전 재검사를 거쳐 접속부 이상 유무를 확인합니다. [E4]

6-1. 검상(상순 확인) — 동력 분전반에서만 빠뜨리면 안 되는 절차

조명·콘센트 분전반과 달리 동력 분전반은 통전 전에 검상기로 R-S-T 상순을 확인합니다. 3상 모터는 상순이 뒤바뀌면(역상) 반대 방향으로 회전하는데, 펌프라면 역회전으로 공회전하다 임펠러가 풀리고, 컨베이어라면 반대 방향으로 움직여 설비가 파손될 수 있습니다. 정상 상순은 검상기에서 순차 점멸로 확인되고, 역상이면 3선 중 2선을 맞바꿔 정상화한 뒤에야 통전 시험을 진행합니다. [E7]

절연저항 측정(메거)도 함께 거칩니다. KEC 132 표 기준 380V 회로는 500V DC 인가 시 1.0MΩ 이상이 나와야 하고, 정전 상태에서 서지보호소자를 분리한 뒤 측정합니다. 동력 분전반은 부스바 결선점과 회로 수가 일반 분전반보다 많아 이 전수 검사에 드는 시간도 비례해서 늘어나는데, 이번 여수 함의 표준 납기 2일에는 이 검사 시간까지 포함돼 있습니다.

7. 정리

동력 분전반과 일반 분전반의 차이는 겉모습이 아니라 계산 체계에 있습니다. 모터 기동전류를 버티기 위한 전동기 회로 별도 배율(전선 1.25배, 차단기 3배 이하), 그리고 사고 시 정전 범위를 어디까지 허용할지를 정하는 캐스케이드·선택차단 설계 — 이 두 가지가 동력 분전반 설계의 핵심 축입니다. 이번 여수 신설 현장은 이 계산을 표준 2일 안에 마쳤습니다.
