분전반 차단기 배치와 결선의 기본 — 메인·분기·상 밸런스

분전반은 단순히 차단기를 나열한 상자가 아닙니다. 메인-분기 구조, 상(相) 균형, 부스바 용량이 맞아야 안전하고 오래 갑니다. 한국산업이 분전반 결선의 기본 원칙을 정리했습니다.

메인 차단기와 분기 차단기

분전반의 전류는 메인 차단기 → 부스바 → 분기 차단기 순서로 흐릅니다. 메인은 전체 용량을 받는 1차 보호이고, 분기는 회로별 개별 보호입니다.

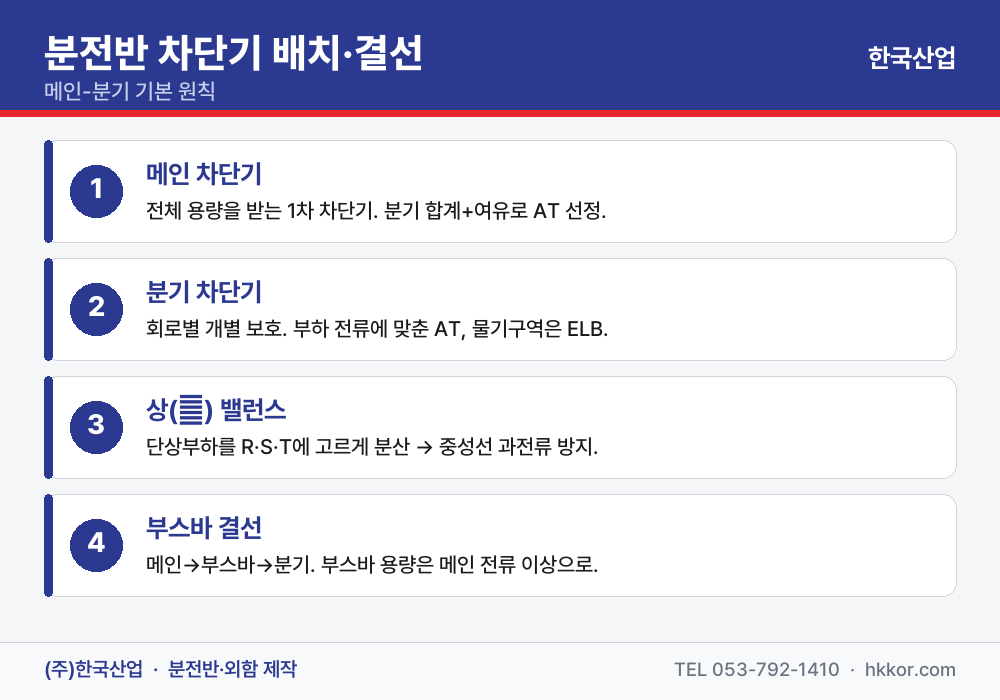

▲ 메인-분기 기본 원칙과 상 밸런스

• 메인 차단기 — 분기 합계 전류에 여유를 더해 AT(정격)를 정합니다.
• 분기 차단기 — 각 회로 부하 전류에 맞춰 AT를 정하고, 욕실·주방 등 물기 구역은 누전차단기(ELB)로 합니다.

상(相) 밸런스 — 의외로 중요합니다

3상 분전반에서 단상 부하를 한쪽 상에만 몰면, 그 상과 중성선에 과전류가 흐릅니다. 단상 부하를 R·S·T 세 상에 고르게 분산해야 발열과 전압 불평형을 막을 수 있습니다. 도면 단계에서 부하를 상별로 배분하는 것이 핵심입니다.

부스바 용량은 메인 이상으로

부스바는 메인에서 받은 전류를 분기로 나눠주는 "전류의 고속도로"입니다. 따라서 부스바 허용전류는 메인 차단기 전류 이상이어야 합니다. 부족하면 부스바가 발열·변색됩니다.

▲ 구리 부스바 폭별 허용전류(참고)

위 표는 구리 부스바 규격별 허용전류의 참고값입니다. 실제 설계는 설치 조건·온도·동시율을 반영해 KS C IEC 기준으로 산정합니다.

정리

① 메인-분기 용량 계통 → ② 상 밸런스 배분 → ③ 부스바 용량 확인. 이 세 가지만 맞아도 안전한 분전반이 됩니다. 한국산업은 도면 한 장이면 회로별 차단기 배치·상 배분·부스바 용량까지 계산해 분전반을 맞춤 제작합니다. 결선 설계가 막히시면 도면을 보내 주세요.

(주)한국산업 — 분전반·외함 맞춤 제작

도면·치수·사진만 주시면 적정 사양으로 빠른 견적·제작해 드립니다



■ 상 밸런스, 왜 중성선이 문제인가

3상4선식에서 단상 부하를 세 상에 고르게 나누면 각 상의 전류가 중성선에서 서로 상쇄되어 중성선 전류가 작아집니다. 반대로 한쪽 상에 부하가 몰리면 상쇄가 되지 않아 중성선에 큰 전류가 흐릅니다. 문제는 중성선이 보통 보호되지 않는다는 점입니다 — 상선에는 차단기가 있지만 중성선은 그대로 흐르기 때문에, 과전류가 흘러도 아무것도 끊어주지 않습니다. 그래서 상 밸런스는 편의 문제가 아니라 안전 문제입니다. 도면 단계에서 회로별 예상 부하를 세 상에 배분해 두는 것이 정석입니다.

■ 요즘은 고조파도 함께 봐야 합니다

LED 조명, 인버터, 컴퓨터 전원처럼 전자식 부하가 많아지면서 제3고조파가 늘었습니다. 일반 전류와 달리 제3고조파 성분은 세 상에서 상쇄되지 않고 중성선에서 더해집니다. 부하를 완벽하게 균등 배분해도 중성선 전류가 예상보다 크게 나오는 이유가 이것입니다. 전자식 부하 비중이 높은 현장(사무실, 상가, 데이터 관련 설비)은 중성선 도체를 상도체와 같거나 더 크게 잡는 것을 검토합니다.

■ 메인 정격, 단순 합산이 아닙니다

분기 차단기 정격을 전부 더한 값으로 메인을 잡으면 대부분 과설계가 됩니다. 실제로는 모든 회로가 동시에 정격으로 쓰이지 않기 때문에, 수용률(동시율)을 반영해 실제 최대 부하를 추정한 뒤 여유를 더해 메인 정격을 정합니다. 반대로 너무 작게 잡으면 여름철 피크에 메인이 떨어져 건물 전체가 정전됩니다. 그래서 견적 때 "이 판넬에 무엇이 물리는지"를 여쭤봅니다. 용도를 알면 수용률 판단이 훨씬 정확해집니다.

■ 배치 순서에도 원칙이 있습니다

차단기는 아무 자리에나 꽂는 것이 아닙니다. 일반적으로 용량이 큰 분기를 메인에 가까운 위쪽에 두고, 작은 분기를 아래로 내립니다. 부스바 상에서 큰 전류가 흐르는 구간을 짧게 만들어 발열과 전압강하를 줄이기 위해서입니다. 또한 자주 조작하는 회로(조명, 특정 설비)는 손이 닿기 좋은 높이에 배치하고, 예비 회로는 증설이 쉬운 위치에 남깁니다. 도면 한 장이면 이런 배치까지 계산해 제작해 드립니다.
