분전반 내부를 보면 부스바가 갈색·검정·회색·파랑 네 가지 색으로 감겨 있습니다. 장식이 아닙니다. 한국전기설비규정(KEC) 121.2가 정한 도체 식별 색상이며, 이 색 하나가 상(相)의 오인을 막아 단락·감전 사고를 예방합니다. 이번에 경북 상주 현장으로 출고한 분전반 세트를 예로 정리합니다.
▲ 경북 상주 출고분 — 3상4선 부스바(갈·흑·회·청)와 분기 결선
1. KEC 121.2 도체 색상 — 표 하나로 끝
| 도체 | 색상 | 비고 |
|---|---|---|
| L1 | 갈색 | 상도체 |
| L2 | 검정(흑) | 상도체 |
| L3 | 회색 | 상도체 |
| N (중성선) | 파랑(청) | — |
| PE (보호도체) | 녹색-노랑 | 접지 |
2021년 1월 KEC 시행과 함께 적용된 체계입니다. 부스바처럼 전 구간 착색이 어려운 도체는 종단부(끝단)에 도색·밴드·색 테이프로 상을 표시하도록 하고 있습니다. 실무에서는 절연 수축 튜브 색으로 전 구간을 구분해 주는 방식이 보편적이며, 저희도 그렇게 시공합니다. (근거: KEC 121.2)
▲ 분기 부스바 클로즈업 — 상별 절연 색 구분
2. 구 내선규정 색과 다릅니다 — 현장 혼선 주의
과거 내선규정 시절에는 R-S-T-N을 흑·적·청·백(또는 회) 계열로 표시했습니다. 현행 KEC의 갈·흑·회·청과 색이 겹치면서 의미가 달라진 것이 위험 포인트입니다. 예를 들어 옛 체계의 '청색'은 상도체(T상)였지만, 현행 체계의 '파랑'은 중성선(N)입니다. 구형 반을 증설·개보수할 때 신·구 색 체계가 한 함에 섞이면 상 오인 위험이 커지므로, 반드시 결선도와 상 표시를 대조해야 합니다.
3. 왜 목숨이 걸린 문제인가
색을 잘못 읽으면 벌어지는 일은 명확합니다.
- 상-상 단락: 서로 다른 상을 같은 상으로 오인해 연결 — 아크·화재.
- 결상·역상: 3상 부하(모터 등)의 회전 방향 오류, 소손.
- 감전: 파랑(N)을 "전기가 약한 선"으로 오인하는 순간이 가장 위험합니다. 중성선도 부하 상태에 따라 전류가 흐릅니다.
그래서 저희는 규정 색상 그대로 조립하고, 출고 전에 전 회로의 상 배열과 체결 상태를 확인한 뒤 내보냅니다.

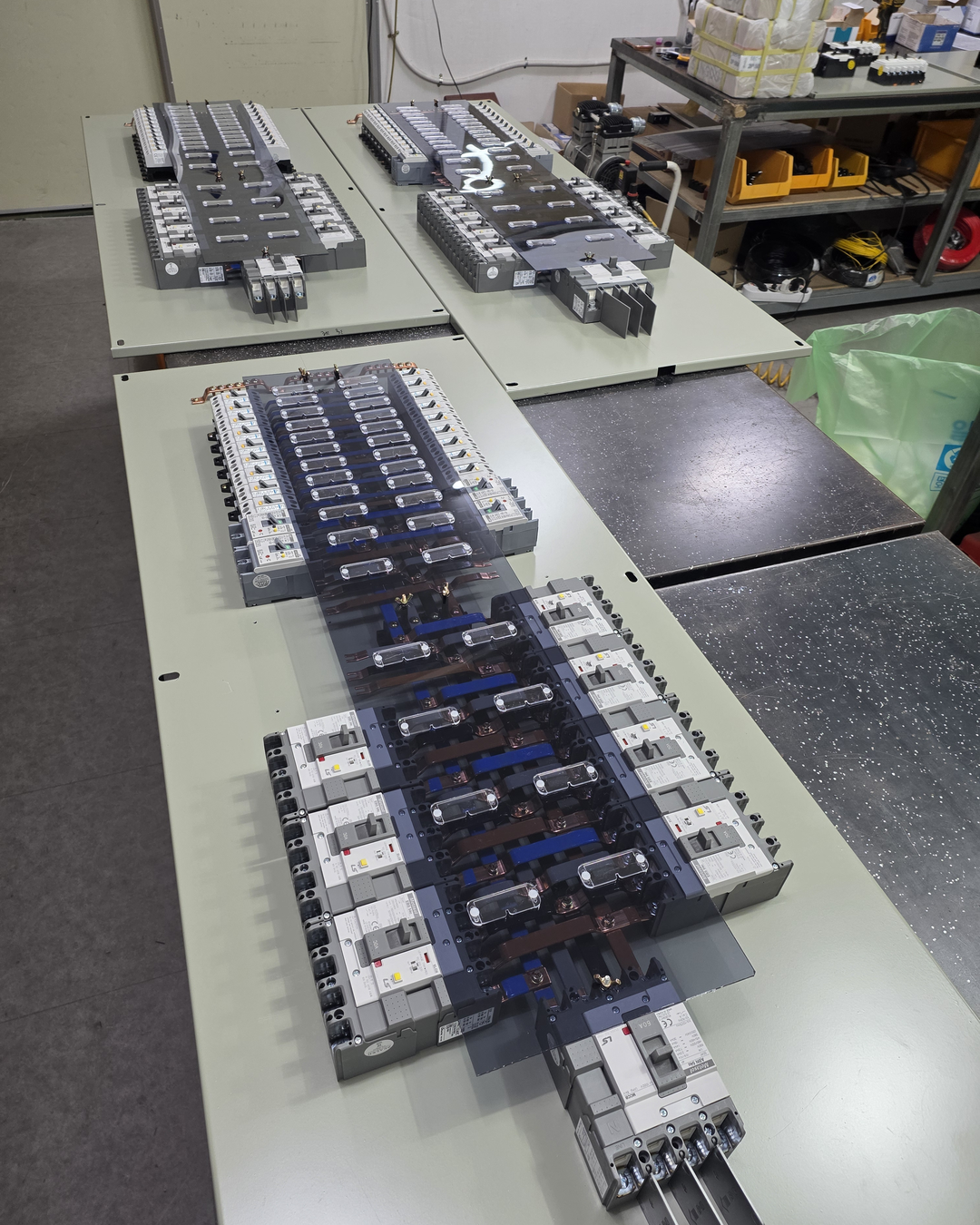

▲ 완성 검수 — 투명 충전부 커버(P-COVER) 장착 상태
4. 보너스 ① — 옥외 계량기함의 SPD, 연결선 50cm가 성패를 가른다
이번 상주 출고분에는 옥외용 스테인리스 계량기함이 포함됐습니다. 내부에 서지보호기(SPD)가 들어가는데, 핵심은 기기 자체보다 배선 길이입니다. KEC 153 계열 기준에서 SPD 접속 도체는 합산 0.5m(50cm) 이내가 원칙입니다. 연결선이 길어지면 낙뢰 서지가 들어왔을 때 도체 인덕턴스에 의한 전압강하가 더해져, SPD가 동작해도 뒤쪽 기기로 서지가 넘어가 보호에 실패할 수 있습니다. "SPD는 짧고 곧게" — 이 한 줄이 규정의 요지입니다. (근거: KEC 153)

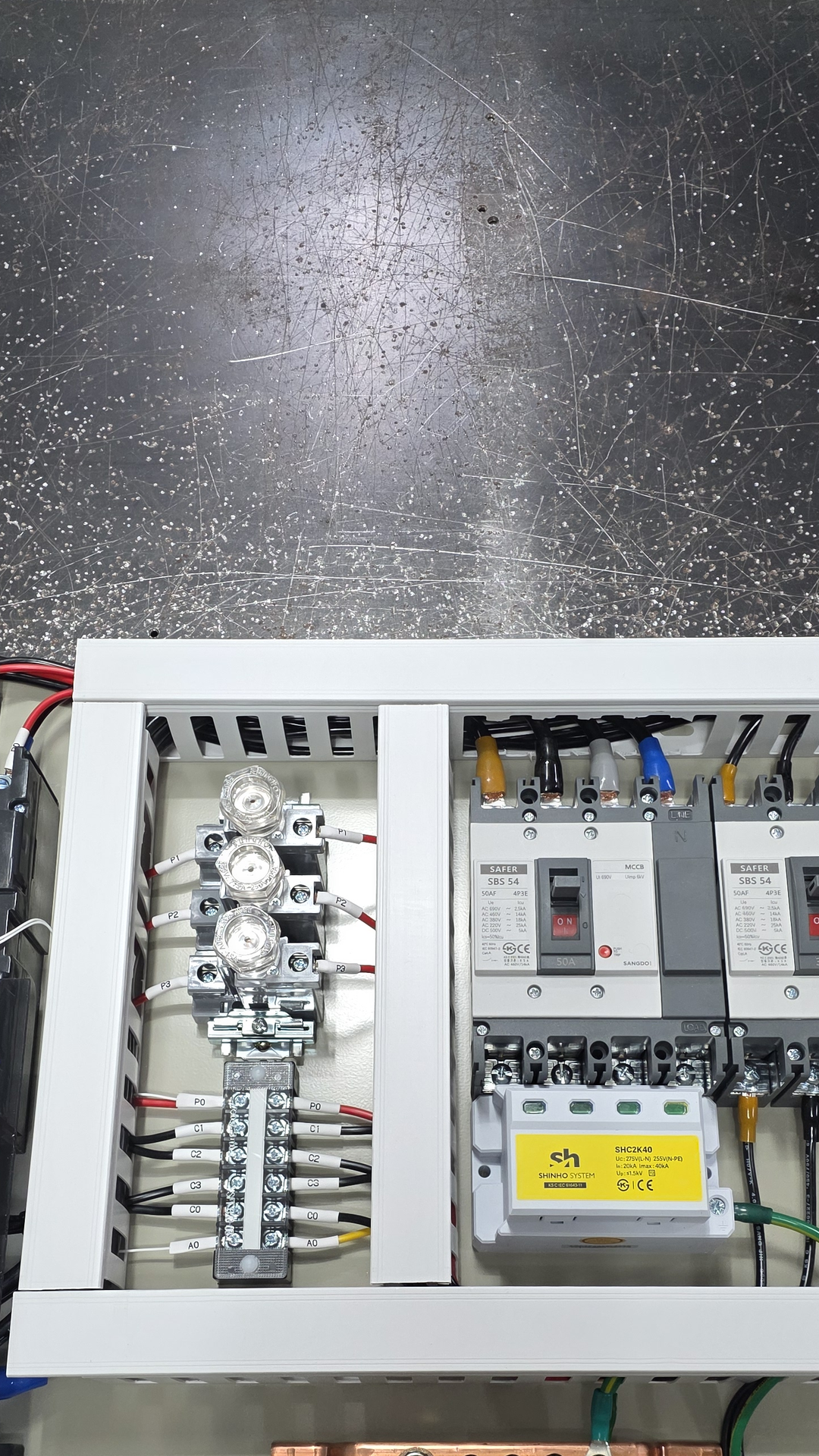

▲ 옥외 SUS 계량기함 내부 — SPD·CT·단자대, 짧고 곧은 배선
5. 보너스 ② — 옥외함은 방수·방청이 '규정'입니다
옥내용 분전반 외함은 불연·난연 요건이 중심이지만, 옥외·옥측 설치는 KEC 235.1에 따라 분진 보호·방수성·방청 처리(KS C 8324 기준)를 만족해야 합니다. 옥내함을 밖에 달면 빗물·결로가 스며들어 부식과 누전으로 이어집니다. 설치 장소(옥내/옥외)를 견적 단계에서 반드시 확인하는 이유입니다. (근거: KEC 235.1)
정리
- 부스바 색 = 갈 L1 · 흑 L2 · 회 L3 · 청 N · 녹황 PE (KEC 121.2)
- 구 내선규정 색과 의미가 다르다 — 증설·개보수 시 반드시 대조
- SPD는 연결선 50cm 이내, 짧고 곧게 (KEC 153)
- 옥외함은 방수·방청 적합이 규정 (KEC 235.1)
분전반을 열었을 때 색 체계가 애매하거나 옛 색이 섞여 있다면, 전문가 점검을 받아보시길 권합니다.
(주)한국산업 — 분전반·배전함 직접 제조, 출고 전 확인 영상 제공
📞 053-792-1410 · 📧 info@hkkor.com · 💬 카카오톡 채널 '한국산업'
참고: 한국전기설비규정(KEC) 121.2 / 153 / 235.1, KS C 8324. 본 글의 규정 인용은 요지 정리이며, 시공 적용 시 최신 원문을 확인하십시오.
