분전반 외함 IP 등급 완전정리 — 옥내·옥외 방수방진 선택법

분전반 외함을 고를 때 가장 많이 받는 질문이 "옥외에 두는데 어떤 걸 써야 하나요?"입니다. 답의 핵심은 IP 등급에 있습니다. 9년간 분전반·외함을 제작해 온 (주)한국산업이 IP 등급을 실무 기준으로 정리해 드립니다.

IP 등급, 두 자리 숫자의 의미

IP 뒤에 붙는 두 자리 숫자는 각각 다른 보호 성능을 나타냅니다. 첫째 자리는 방진(고체·분진), 둘째 자리는 방수(물)입니다. 예를 들어 IP54는 "분진 보호 + 물튀김 보호", IP65는 "완전 방진 + 분사수 보호"를 뜻합니다.

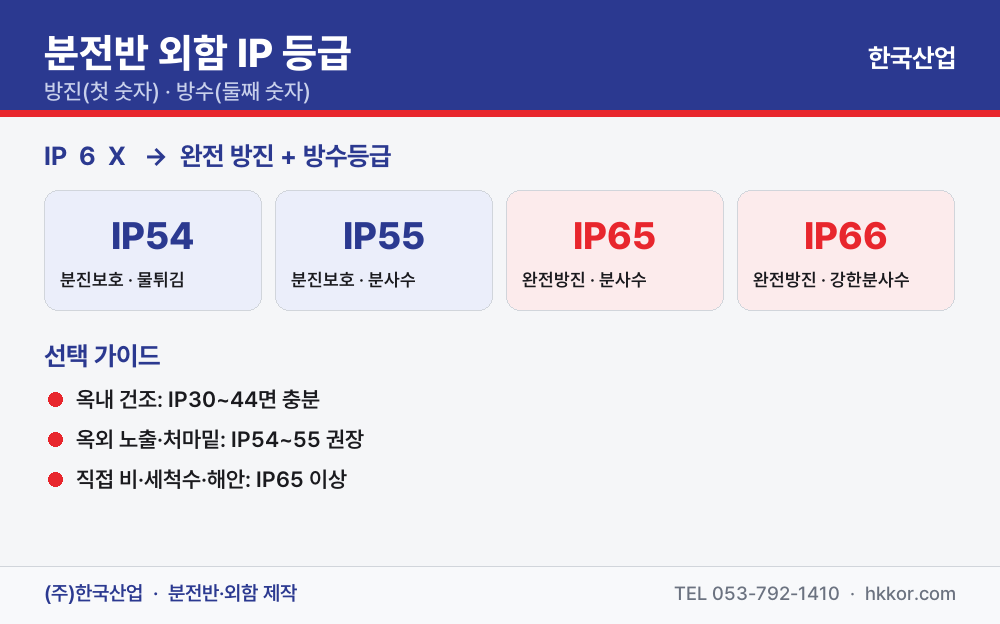

▲ IP 등급 한눈에 보기 — 방진(첫 숫자)·방수(둘째 숫자)

설치 환경별 권장 등급

등급이 높다고 무조건 좋은 게 아닙니다. 환경에 맞춰 과하지도 부족하지도 않게 고르는 것이 비용과 성능의 균형입니다.

• 옥내 건조 구역 — IP30~44면 충분합니다. 사무실·실내 전기실 등.
• 옥외 노출·처마 밑 — IP54~55를 권장합니다. 빗물 튀김과 먼지를 막아야 하는 일반 옥외.
• 직접 비·세척수·해안 — IP65 이상이 필요합니다. 분사수에도 내부가 보호되어야 하는 가혹 환경.

재질도 함께 봐야 합니다

IP 등급은 "틈새 밀폐" 성능이고, 재질은 "외함 자체의 내식성"입니다. 둘은 별개입니다.

▲ 철제(STEEL) 기성함 — 옥내 건조 구역에 경제적

철제(STEEL) 외함은 냉연강판에 분체도장을 한 제품으로, 옥내 건조 구역에 경제적입니다. 다만 도장이 손상되면 그 부위부터 부식이 시작될 수 있습니다.

▲ 스테인리스(STS) 기성함 — 옥외·습기·해안 환경

스테인리스(STS) 외함은 무도장으로도 녹이 거의 슬지 않아, 옥외·습기·해안·화학 환경에 적합합니다. 가격은 철제보다 높지만 수명과 유지보수에서 유리합니다.

정리 — 이렇게 고르세요

① 설치 환경(옥내/옥외/가혹)으로 IP 등급을 정하고 → ② 부식 위험으로 재질(STEEL/STS)을 정하면 됩니다. 예: 옥외 노출이면 "IP54 + STS" 또는 "IP54 + 도장철제" 식입니다.

한국산업은 기성 규격뿐 아니라 현장 치수·환경에 맞춘 맞춤 제작이 가능합니다. 외함 선정이 헷갈리시면 도면이나 설치 위치 사진만 주셔도 적정 등급·재질을 제안해 드립니다.

(주)한국산업 — 분전반·외함 맞춤 제작

도면·치수·사진만 주시면 적정 사양으로 빠른 견적·제작해 드립니다



■ IP 첫째 자리·둘째 자리, 숫자별로 정확히 무엇을 막는가

첫째 자리(방진)는 0부터 6까지입니다. 4는 1mm 이상의 고체 침입 방지, 5는 분진 침입이 완전히 차단되지는 않으나 동작에 지장이 없는 수준, 6은 완전 방진입니다. 둘째 자리(방수)는 0부터 8까지로, 3은 상방 60도 범위의 낙수, 4는 모든 방향의 물튀김, 5는 분사수(노즐), 6은 강한 분사수, 7은 일시적 침수를 견디는 수준입니다. 그래서 IP54는 "먼지 보호 + 물튀김 방지", IP65는 "완전 방진 + 분사수 방지"가 됩니다. 등급 표기를 볼 때 두 자리를 분리해서 읽는 습관을 들이시면 사양서 해석이 쉬워집니다.

■ 등급이 높다고 항상 좋은 것은 아닙니다 — 결로 문제

옥외함에서 실제로 자주 문제가 되는 물은 바깥에서 들어온 빗물이 아니라 안에서 생긴 물입니다. 낮과 밤의 온도차가 크면 함 내부 공기 중 수분이 응결해 물방울이 맺힙니다. 밀폐도가 높을수록 이 습기가 빠져나갈 길이 없어 오히려 내부에 고이게 됩니다. 그래서 옥외 판넬에는 상황에 따라 배수구(드레인), 통기 필터, 결로 방지 히터 같은 대책을 함께 검토합니다. IP 등급만 높이면 해결된다고 생각하기 쉬운데, 실무에서는 "막는 것"과 "빼내는 것"을 같이 봐야 합니다.

■ IP 등급과 법적 요건은 별개입니다

IP는 제품의 보호 성능 표기이고, 설치에 관한 요건은 전기설비 규정이 따로 정합니다. 옥내 배·분전반(KEC 232.84)은 불연·난연 재질 요건이 중심이고, 옥측·옥외 배·분전반(KEC 235.1)은 KS C 8324 기준의 방진·방수·방청 처리를 요구합니다. 즉 "IP54 제품이니까 옥외에 써도 된다"가 아니라, 옥외 설치라면 방청 처리까지 갖춘 사양이어야 한다는 뜻입니다. 저희가 견적 첫 단계에서 설치 환경을 확정하는 이유가 여기에 있습니다.

■ 환경별 실무 조합

• 실내 전기실·사무실 — IP30~44 + 도장 철제(STEEL 1.6T). 과투자 불필요.
• 처마 아래·반노출 — IP54 + 도장 철제 또는 스테인리스. 결로 대책 검토.
• 완전 노출 옥외 — IP54~65 + 스테인리스. 배수·통기 함께 설계.
• 해안·세척·화학 환경 — IP65 + 상위 강종 스테인리스(SUS304 등).

설치 자리 사진 한 장만 보내주셔도 등급과 재질을 함께 제안해 드립니다.
