안녕하세요, 여러분! 한국산업입니다. 잘 지내고 계신가요? 추석을 앞두고 마무리할 일도, 챙길 일정도 많으실 것 같아요. 현장과 사업을 꾸려가는 일이 쉽지는 않지만, 바쁠수록 건강 잘 챙기시고 우리 서로 응원하며 힘내요!
오늘 소개할 제품은 창원으로 보내는 태양광 분전반입니다. 9월 14일 제작 기록으로, LS 차단기와 전기 상태를 측정하는 기기, 설비 보호에 쓰이는 부품을 함께 구성했어요. 바깥 케이스인 외함부터 내부 연결부와 문 뒤쪽 배선까지 보여드리겠습니다.
태양광 분전반 견적을 받으실 때는 차단기 브랜드와 함께 포함된 부품과 작업 범위도 확인해 주세요. 같은 브랜드의 차단기를 사용해도 내부 구성이 다를 수 있거든요. 이번 사진을 보면서 주문 전에 챙기실 부분도 함께 짚어볼게요.
■ 상하 도어와 확인창을 갖춘 외함
상하 도어와 확인창을 갖춘 창원행 태양광 분전반 정면
이번 외함은 상하로 도어가 나뉘고 각각 확인창이 있는 형태입니다. 외부에는 보호필름이 붙어 있고, 문을 열면 상부의 부스바 연결부와 하부의 차단기·배선 구성을 볼 수 있어요.
외함을 주문하실 때는 크기와 함께 실제 설치 위치를 알려주세요. 실내인지 실외인지, 비나 습기에 노출되는지, 배선을 어디에서 넣을 예정인지에 따라 검토할 부분이 달라집니다. 도어가 열리는 방향과 앞쪽 작업 공간도 설치할 자리에 맞아야 하고요.
외함의 방수 성능은 제품의 확인된 사양을 기준으로 살펴야 합니다. 물과 먼지 등의 침입을 막는 정도를 나타내는 IP 보호등급이 현장 도면에 지정돼 있다면 함께 보내주세요. 설치 조건이 뒤늦게 달라지면 외함 구성을 다시 검토해야 할 수 있습니다. Schneider Electric IP 보호등급 설명
■ LS 차단기와 함께 들어간 자재를 볼까요?
| 자재 | 이번 제작에 사용한 브랜드 |
|---|---|
| 차단기 | LS |
| 부스바용 3CT | 광성 |
| 퓨즈·홀더 | 성호 |
| 태양광 디지털 미터 | 대명 이엔티 |
| SPD | 신호 시스템 |
부품 이름이 낯설 수 있어 간단히 설명드릴게요. CT는 흐르는 전류를 계측기가 측정할 수 있는 작은 전류로 바꿔주는 부품입니다. 위 표의 3CT는 제작 메모에 적힌 자재명입니다. 디지털 미터는 전기 상태를 숫자로 보여주는 계측기이고요. Schneider Electric CT 설명
퓨즈는 과도한 전류가 흐를 때 회로를 끊어 보호하는 부품이고, 홀더는 퓨즈를 장착하는 부품입니다. SPD의 역할은 아래에서 따로 설명드릴게요. 견적서를 비교할 때 이런 부품과 내부 배선 작업이 모두 포함돼 있는지 확인해 보세요. Schneider Electric 과전류 보호 원리
필요한 부품을 뒤늦게 추가하면 내부 배치와 제작 일정을 다시 검토해야 할 수 있습니다. 지정 브랜드나 모델, 계측기로 확인하고 싶은 항목이 있다면 견적 단계에서 알려주세요. 어느 부품까지 포함해 받으실지 먼저 정리하면 주문 착오를 줄이는 데 도움이 됩니다.
■ 발전용량 하나만으로 내부 사양을 정하지 마세요
상부 부스바와 하부 LS 차단기·보조 자재의 배치
태양광 패널에서 나온 전기는 직류(DC)이고, 이를 교류(AC)로 바꾸는 장치가 인버터입니다. 직류는 전류가 한 방향으로 흐르고, 교류는 방향이 주기적으로 바뀝니다. 사용하는 전기의 형태가 다르므로 인버터 앞쪽과 뒤쪽에 연결하는 보호장치도 각각의 조건에 맞게 골라야 해요. IET 태양광 설비 기술 설명
발전용량을 나타내는 kW 숫자만으로 분전반 사양을 확정하지 않도록 주의해 주세요. 연결할 인버터의 사양과 전압, 회로 구성을 함께 검토해야 합니다. 복잡한 계산을 직접 하시기보다 현장 도면이나 인버터 사양서를 전달해 주세요. 실제 연결 조건을 확인하는 데 도움이 됩니다. Schneider Electric 차단기 선정 안내 [E4]
이번 제품은 아래쪽 중앙에 메인 차단기를 두고, 주변에 각 회로로 연결되는 분기 차단기와 보조 부품을 배치했습니다. 부스바는 전기를 연결하는 금속 막대로, 다음 사진에서 그 형태를 자세히 보실 수 있어요.
■ 부스바와 도어 배선까지 살펴보는 이유

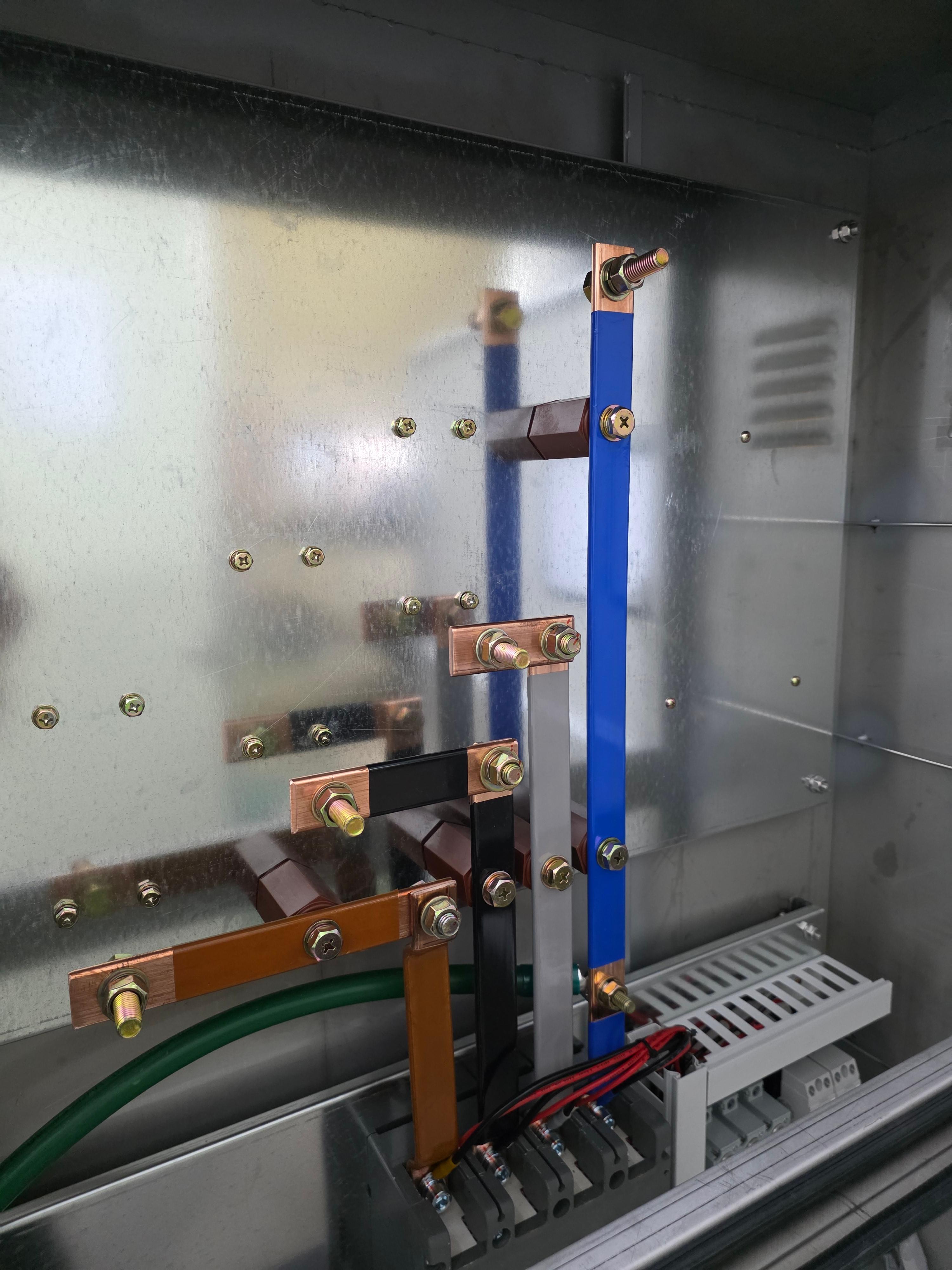

상부 부스바의 굴곡과 볼트 접속부 상세
상부 사진을 가까이 보면 부스바를 굽혀 연결한 형태와 볼트 접속부가 보입니다. 분전반을 받으실 때 외함 정면만 보시면 이런 내부 구성은 알기 어렵죠. 제작을 맡기실 때 내부 배치와 연결 형태를 함께 확인하시면 현장에서 연결할 부분을 이해하는 데 도움이 됩니다.

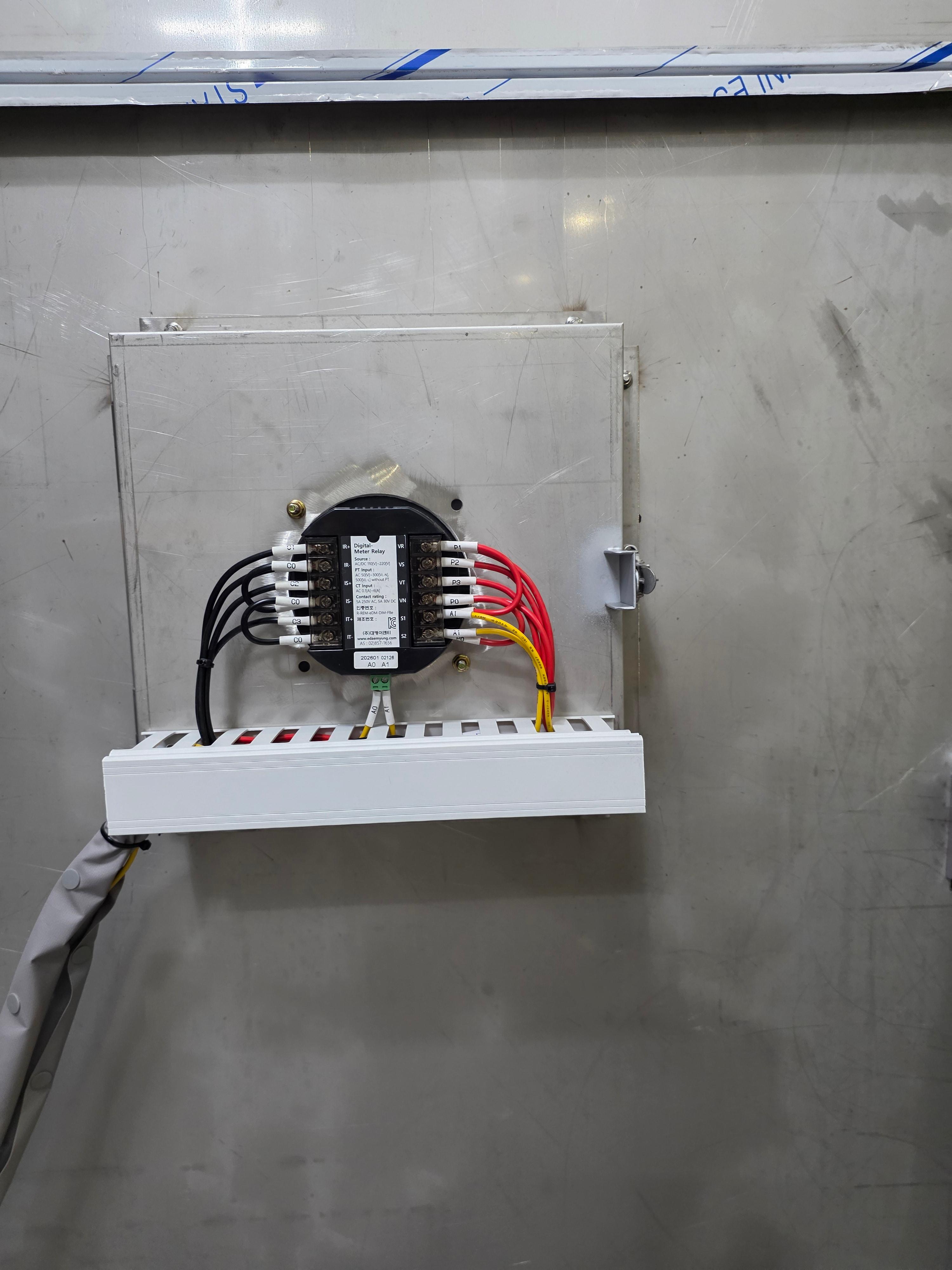

도어에 장착한 디지털 미터 뒤쪽 배선과 전선 식별 표시
문 뒤쪽에는 디지털 미터와 전선을 연결하는 단자가 있습니다. 각 전선에 붙인 식별 표시와 전선을 넣어 정리하는 통로인 배선 덕트도 보입니다. 이런 표시는 나중에 어느 선이 어디로 이어지는지 확인할 때 참고가 됩니다.
문에 기기가 달리면 문을 열고 닫을 때 움직이는 배선 구간도 생깁니다. 기기 위치나 선의 경로가 달라지면 가공과 배선 작업도 바뀔 수 있어요. 문에 부착할 기기와 표시할 이름은 제작 전에 정해두는 편이 재작업을 줄이는 데 좋습니다.
■ SPD가 들어간 이유도 알아두시면 좋아요
이번 제품에는 신호 시스템의 SPD를 적용했습니다. SPD는 서지보호장치로, 낙뢰 등으로 순간적으로 높아지는 전압을 제한해 설비 보호에 도움을 주는 장치입니다. Schneider Electric SPD 원리 안내
고객님께서는 설치할 곳의 전압과 보호할 장비에 맞는 SPD인지를 확인하시면 됩니다. SPD를 장착해도 모든 낙뢰 피해가 없어지는 것은 아니며, 적용 조건에 맞는 제품을 골라야 합니다. 위 제조사 안내에서도 사용 전압과 보호 수준을 선정 요소로 설명합니다. [E5]
현장 도면에 SPD 사양이 지정돼 있다면 상담 때 함께 보내주세요. 이번 창원 건에는 제작 메모에 기재된 신호 시스템 제품을 사용했습니다.
■ 왜 한국산업에 태양광 분전반을 맡길까요?
한국산업은 12년의 제작 현장 경험을 바탕으로 외함 공급과 분전반 조립을 함께 하고 있습니다. 이번 창원 건에서도 차단기뿐 아니라 부스바, 계측·보호 자재, 도어 뒤 배선까지 하나의 제품으로 구성한 모습을 보실 수 있어요.
고객님께는 외함과 내부 조립을 연결해서 상담할 수 있다는 장점이 있습니다. 어떤 함이 필요한지, 내부에 어떤 자재를 넣을지, 어디까지 조립해서 받을지를 한 곳에서 이야기할 수 있으니까요. 정해진 규격의 기성함, 필요한 치수와 형태로 만드는 주문제작함도 취급하고 있습니다.
또한 자재 목록과 내부 조립 모습을 실제 사진으로 확인하실 수 있습니다. 이번 글에서는 외함 안쪽부터 문 뒤의 배선까지 보여드렸어요. 사진을 보며 원하시는 구성과 다른 점, 추가로 필요한 부분을 구체적으로 이야기하실 수 있습니다.
함과 내부 기기를 함께 준비해야 하는 고객님께 제작부터 출고까지 상담할 수 있는 거래처가 되고 싶습니다. 어떤 제품을 어디까지 조립해서 받으실지부터 분명하게 정리하겠습니다.
■ 대신화물로 보내고, 전국 각 지역으로 이어집니다
여러 거래처로 보낼 완성 분전반과 각종 함을 포장해 상차한 모습
제작한 제품들은 출고 준비를 거쳐 작업장을 떠납니다. 차량에는 완성 분전반과 기성함, 주문제작함 등 여러 거래처의 주문이 함께 실려 있어요. 이 사진 역시 다양한 지역으로 보낼 제품을 함께 준비한 모습입니다.
한국산업에서 제품을 대신화물로 보내면, 대신화물을 통해 전국 각 지역으로 운송됩니다. 저희는 매일 많은 양의 기성함과 주문제작함을 전국으로 출고하고 있습니다. 창원에서도 받으실 지역과 필요한 제품 구성을 알려주시면 제작과 출고를 함께 상담하실 수 있어요.
설치 일정이 잡혀 있다면 꼭 받아야 하는 날짜를 먼저 말씀해 주세요. 공장 출고일과 도착 예정일은 구분해서 확인해야 합니다. 특히 명절 전후 일정은 평소와 같을 것으로 가정하지 말고, 제작 일정과 화물 운송 가능 일정을 함께 확인하시는 게 좋겠습니다.
■ 가지고 계신 도면부터 편하게 보내주세요
창원 태양광 분전반 제작 문의는 도면, 인버터 사양, 필요한 자재 목록, 설치 장소, 출고 지역과 희망 일정을 준비해 주시면 상담에 도움이 됩니다. 모두 갖추지 못하셨다면 현재 가지고 계신 자료와 필요한 내용을 먼저 알려주세요.
바쁘게 현장을 챙기시는 만큼 주문하는 과정도 복잡하게 느껴지지 않았으면 합니다. 어떤 부분을 제작해서 받으실지부터 차근차근 이야기해요. 오늘도 애쓰시는 여러분, 남은 하루도 힘내시고 식사 꼭 챙기세요!
