세종 분전반 제작, 외함 선출고부터 속판 조립까지

안녕하세요, 여러분! 한국산업입니다. 다들 잘 지내고 계신가요? 어느새 추석이 가까워졌네요. 현장 일정에 자금 계획까지 챙기느라 마음이 바쁜 분들도 계실 텐데요. 식사도 잘 챙기시고, 우리 함께 힘내서 하루하루 잘 이어가 봐요!

오늘은 세종으로 보내는 분전반 제작 이야기를 들려드리려고 합니다. 9월 14일 제작 기록으로, 바깥 케이스인 외함을 먼저 출고하고 안에 들어갈 속판을 별도로 제작했어요. 속판은 차단기와 전기 연결 부품을 고정하는 내부 판입니다. 부품 배치부터 조립까지 사진을 보며 설명드릴게요.

분전반을 주문할 때는 가격과 납기가 먼저 궁금하시죠. 여기에 받았을 때 준비된 외함과 잘 맞는지, 필요한 내부 구성이 견적에 모두 들어 있는지도 함께 살펴보시면 좋겠습니다. 이번 제작 사진을 보면서 그 이유를 하나씩 말씀드릴게요.

■ 이번 세종 분전반은 외함을 먼저 보냈어요

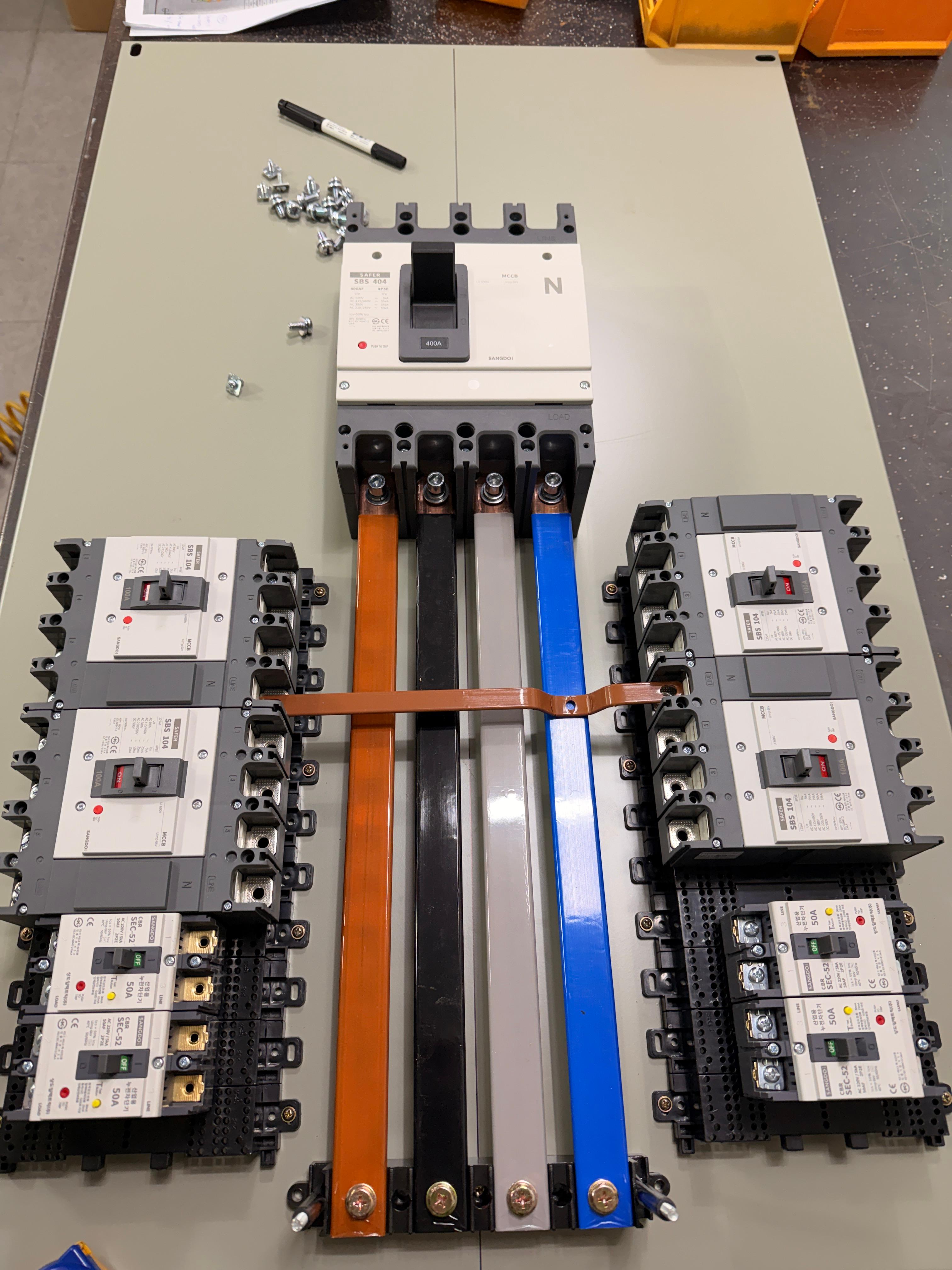

속판 위에 상도 메인 차단기와 좌우 분기 차단기를 배치한 모습

사진 위쪽에는 전체 전원 쪽의 메인 차단기를, 아래 양옆에는 각 회로에 연결할 분기 차단기를 배치했습니다. 속판을 작업대 위에 놓고 조립하는 모습이라 부품 위치를 자세히 보실 수 있어요.

항목	이번 제작 내용
출고 지역	세종
제작 방식	외함 선출고 후 속판 별도 제작
메인 차단기 브랜드	상도
작업 사진	차단기 배치·가공 작업·부스바 연결·커버 장착

외함과 속판을 나누어 준비하실 때는 바깥 치수만 알려주고 주문하지 않도록 주의해 주세요. 실제로 속판이 들어가는 공간, 고정 구멍 위치, 문 안쪽까지의 여유가 중요합니다. 판은 들어가는데 차단기나 커버가 문에 걸리면 현장에서 다시 손을 봐야 할 수 있거든요.

이런 재작업이 생기면 부품 비용뿐 아니라 작업자의 시간과 설치 일정에도 부담이 됩니다. 이미 준비한 외함이 있다면 도면이나 내부 사진, 확인 가능한 치수를 함께 보내주세요. 이번처럼 외함을 먼저 보내야 하는 건도 상담 단계에서 출고 순서와 제작 범위를 같이 이야기해 주시면 좋습니다.

이번 건은 외함 선출고 후 속판을 제작한 사례입니다. 비슷하게 나누어 준비해야 하는 현장이라면, 어떤 제품이 언제 필요한지부터 함께 이야기해 주세요.

■ 상도 차단기를 배치하고 부스바 연결을 진행합니다

작업 장비를 이용한 가공 장면

중앙 부스바를 설치하고 좌우 분기 연결을 진행하는 속판

사진 가운데의 길쭉한 연결 부품이 부스바입니다. 전기가 흐르는 금속 막대라고 생각하시면 이해하기 쉬워요. 이번 속판에서는 중앙 부스바와 양옆 차단기를 연결했습니다. 앞의 사진과 비교하면 차단기를 놓은 자리에 전기 연결 부분이 더해진 모습이 보입니다.

원하시는 차단기 브랜드가 있다면 사용 장비와 회로 구성도 함께 알려주세요. 같은 브랜드라도 모델마다 사용할 수 있는 전압과 전류 조건이 다르기 때문입니다.

차단기는 전류 숫자만 보고 고르면 안 됩니다. 연결할 전선과 사용 장비는 물론, 합선이 났을 때 예상되는 큰 전류를 차단할 수 있는지도 살펴야 합니다. 앞뒤에 연결된 보호장치와의 조합도 검토 대상이에요. Schneider Electric 차단기 선정 안내 [E4]

고객님이 이 내용을 모두 계산해서 오실 필요는 없습니다. 준비된 도면과 장비 사양, 원하시는 회로 구성을 전달해 주세요. 제작할 내용과 추가로 확인할 부분을 구분하는 데 도움이 됩니다. 사진만 보고 다른 현장의 차단기 구성을 그대로 주문하는 일은 피하시는 게 좋습니다.

■ 접속부와 커버, 작은 부분도 살펴보세요

부스바 사진에서 볼트로 연결된 부분이 보이시죠? 연결이 느슨하거나 금속 접촉면이 산화되면 전기가 흐르는 데 방해가 커져, 그 부분에 열이 집중될 수 있습니다. 접속 상태를 확인하는 이유입니다. Schneider Electric 접속부 과열 안내

견적을 받으실 때는 조립 후 어떤 항목을 확인하는지도 함께 문의해 보세요. 현장에서 요구하는 검사나 제출 서류가 있다면 제작 전에 알려주셔야 준비 범위를 정할 수 있습니다.

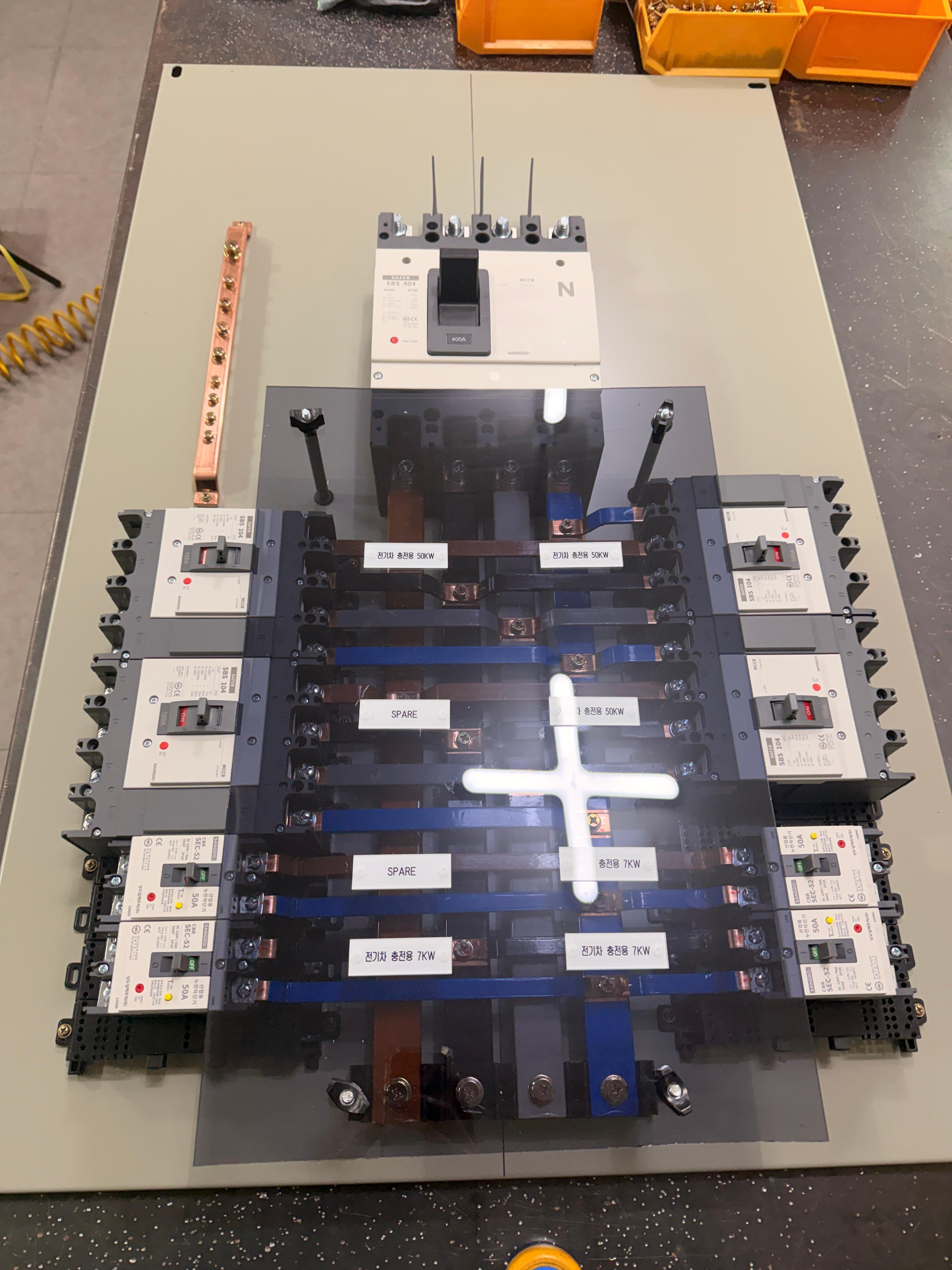

부스바 앞쪽에 커버와 회로별 표시를 장착한 속판

이번 속판은 중앙 부스바 앞쪽에 커버를 장착하고 회로별 라벨을 붙였습니다. 사진에서 보이는 이런 표시들은 나중에 회로 구성을 파악할 때 참고가 됩니다. 회로 이름은 현장에서 사용하는 명칭과 맞아야 하므로, 정해진 표기 방식이 있다면 제작 전에 공유해 주시면 좋아요.

장비를 더 설치할 계획이 있다면 처음 상담할 때 알려주세요. 빈자리나 ‘예비’ 표시가 있어도 전기를 더 사용할 여유까지 확보됐다는 뜻은 아닙니다. 추가할 장비에 맞춰 전원과 전선, 차단기 구성도 함께 검토해야 해요.

■ 한국산업에 맡기시면 어떤 점이 편할까요?

저희 한국산업은 12년 동안 분전반 제작 현장에서 경험을 쌓아왔습니다. 이번 세종 분전반처럼 외함과 속판을 나누어 준비하는 건도 있고, 외함에 내부 기기를 조립해 완성품으로 보내는 건도 있습니다.

외함 공급과 내부 조립을 한 곳에서 상담하실 수 있습니다. 정해진 규격의 기성함, 필요한 치수와 형태로 만드는 주문제작함, 내부 기기까지 조립하는 분전반을 취급합니다. 고객님은 이미 준비한 부분과 새로 필요한 부분을 알려주시면 됩니다. 이번 세종 건도 외함 선출고와 속판 제작으로 범위를 나누어 진행했어요.

이번 글에서는 상도 차단기 배치부터 부스바 연결, 커버 장착까지 실제 모습을 보여드렸습니다. 어떻게 제작하는지 사진으로 살펴보고 문의하실 수 있다는 점도 중요하게 생각합니다. 궁금한 부분을 사진과 함께 짚어주시면 필요한 제작 내용을 이야기하기가 한결 수월해집니다.

■ 완성 분전반과 각종 함, 대신화물을 통해 전국으로 갑니다

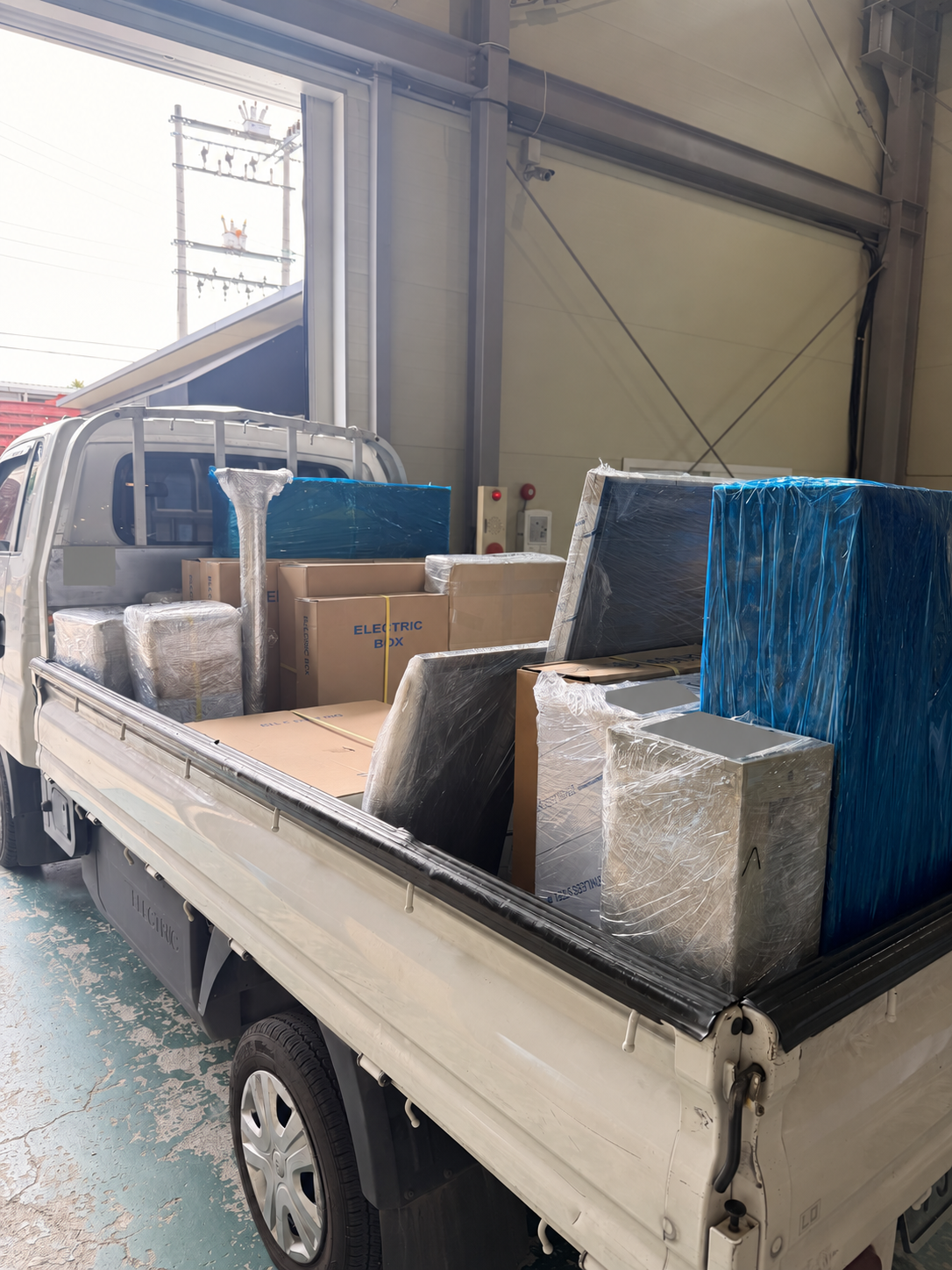

여러 거래처로 보낼 완성 분전반과 각종 함을 함께 실은 출고 차량

작업장 한쪽에서는 이렇게 출고 준비도 이어집니다. 차량에는 여러 거래처에서 주문하신 완성 분전반과 각종 함이 함께 실려 있어요. 기성함부터 주문제작함까지 크기와 모양도 다양합니다.

저희가 준비한 제품을 대신화물로 보내면, 대신화물에서 전국 각 지역으로 운송합니다. 사진 속 제품들은 여러 지역으로 나갈 주문 건입니다. 한국산업은 이렇게 매일 많은 양의 기성함과 주문제작함을 전국으로 출고하고 있습니다.

주문하실 때는 공장에서 보내는 날짜와 현장에서 꼭 받아야 하는 날짜를 구분해서 알려주세요. 제작 일정과 운송 일정은 각각 확인해야 하므로, 설치일이 정해져 있다면 처음 상담하실 때 말씀해 주시는 게 좋습니다.

■ 어떤 자료부터 보내면 될까요?

세종 분전반 제작을 고민 중이시라면 도면 또는 준비된 외함 사진, 사용 장비 정보, 필요한 회로 구성, 받으실 지역과 희망 일정을 보내주세요. 외함이 이미 있는 경우에는 그 사실도 꼭 알려주시고요.

아직 자료가 전부 준비되지 않았어도 괜찮습니다. 가지고 계신 자료부터 보여주시면 필요한 제작 범위를 함께 이야기하겠습니다. 바쁜 현장에서 같은 일을 두 번 하지 않도록, 처음 주문하실 때부터 구체적으로 맞춰 나가요.

오늘도 각자의 자리에서 애쓰시는 여러분을 응원합니다. 한국산업도 제작과 출고 소식으로 꾸준히 인사드릴게요!
